INTERRUPTOR SECCIONADOR 3P 175A
  • INTERRUPTOR SECCIONADOR 3P 175A

V6 INTERRUPTOR SECCIONADOR 3P 175A

134,82 €
Impuestos excluidos
V6
1 Artículo

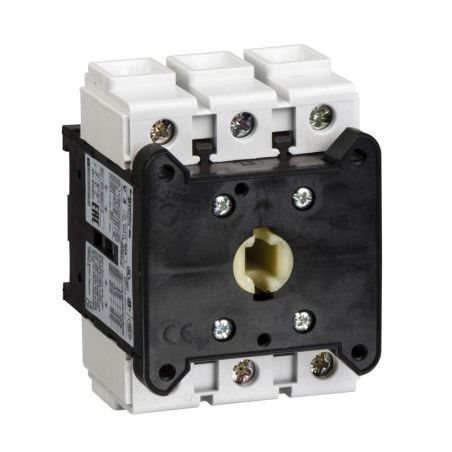

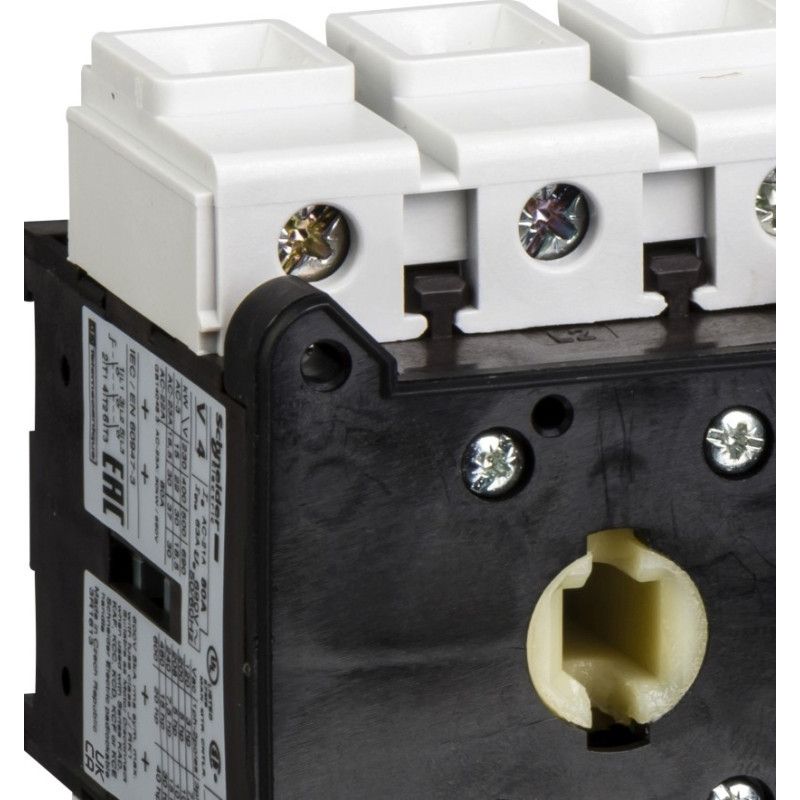

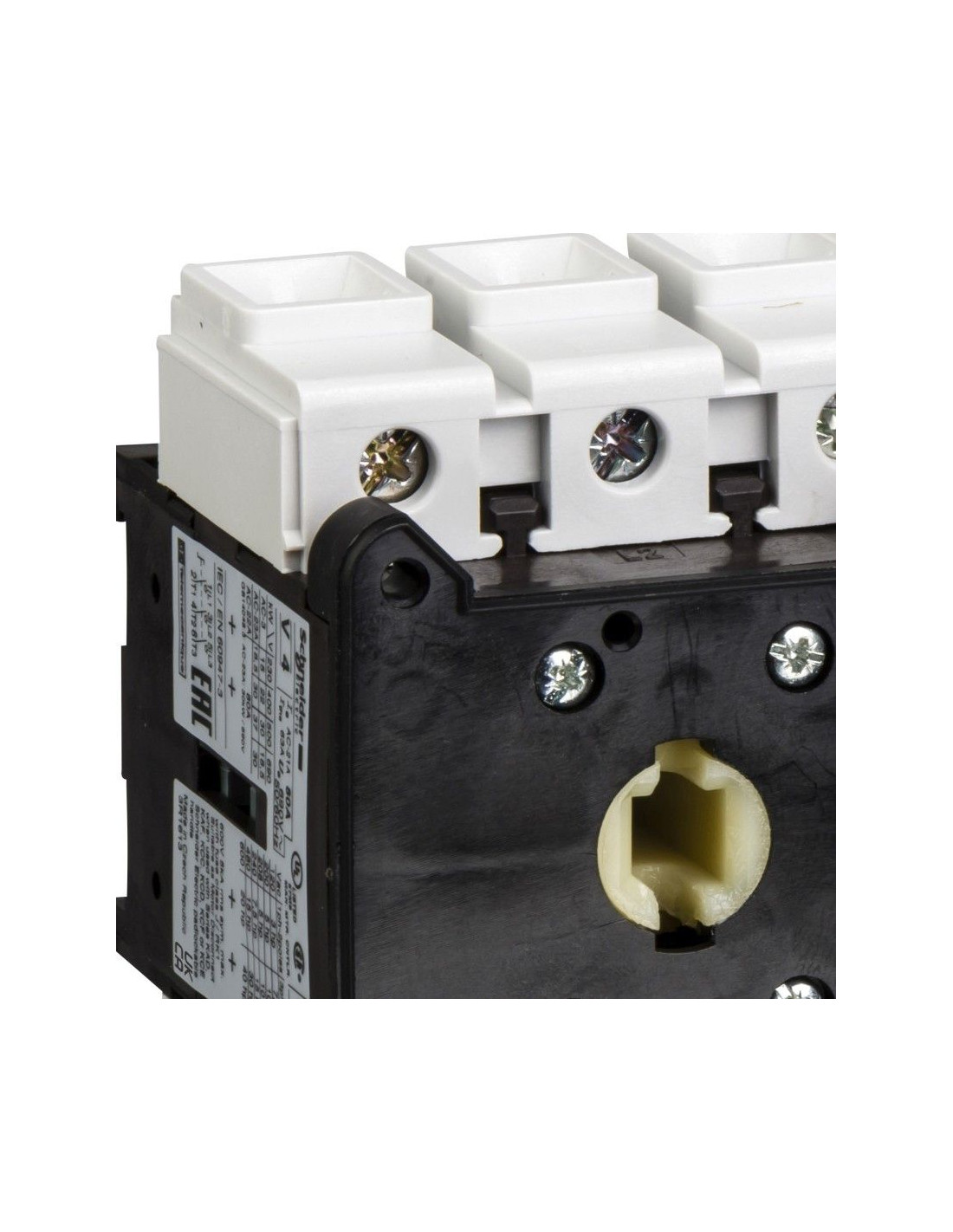

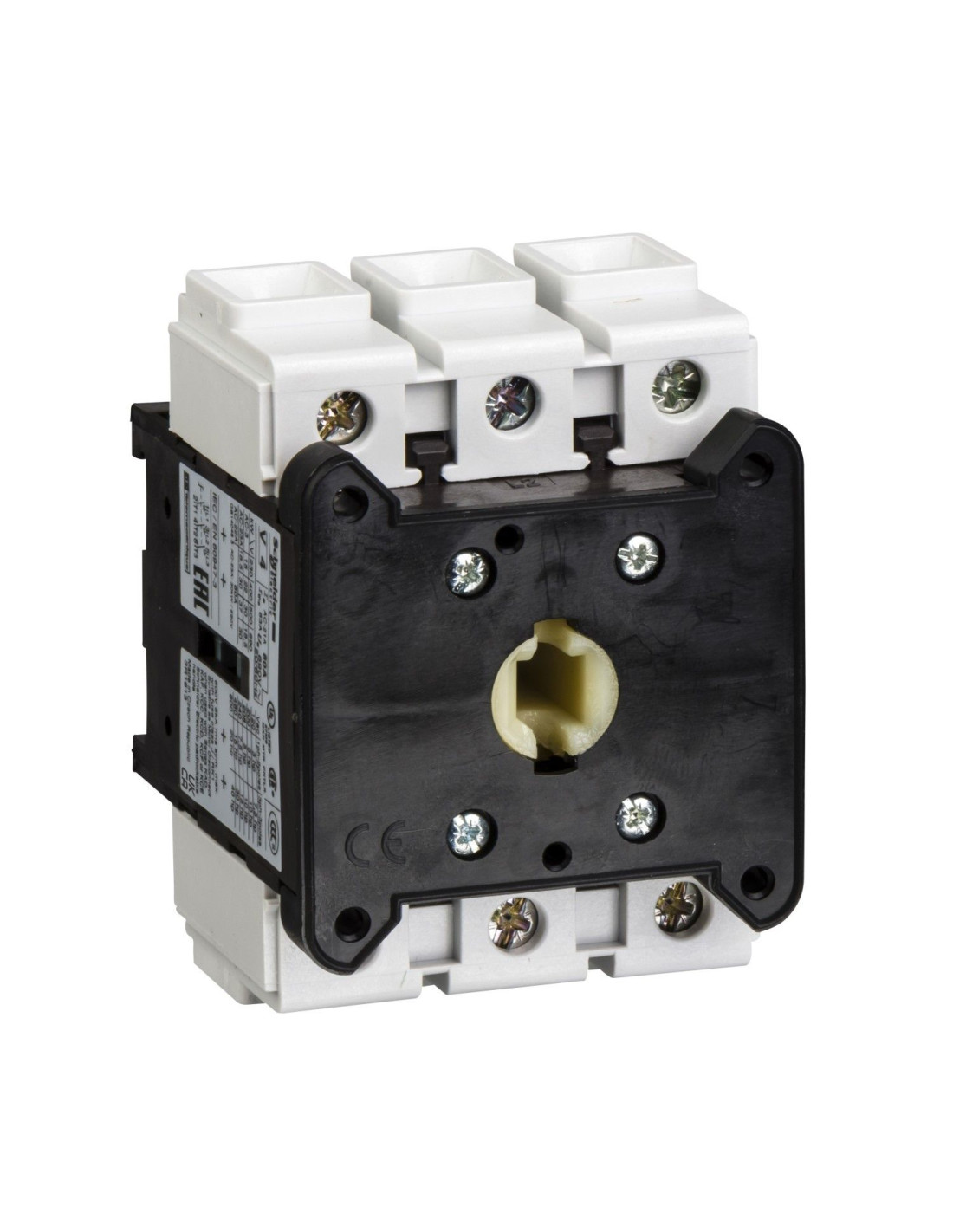

INTERRUPTOR SECCIONADOR 3P 175A

Cuerpo de interruptor TeSys Vario de 3 polos, 175 A/690 V, para aplicaciones de conmutación de motores de hasta 45 kW a 400 V AC-23. Puede utilizarse para conmutar circuitos de CC de hasta 250 V CC DC-1 a DC-5, utilizando contactos en serie. Permite el montaje hasta 4 módulos suplementarios con conexión mediante bornes de tornillo, con montaje en carril DIN o fijación con tornillos. Debe equiparse con una maneta para formar un interruptor en carga operativo. Hay varios modelos de manetas disponibles. Hay disponibles módulos suplementarios (polo principal, polo neutro, módulo de puesta a tierra y contactos auxiliares) y accesorios de montaje (se piden por separado). Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Más información - Datos -> V6

Cantidad


Pago seguro



Información sobre Envíos



Política de devolución

Principal
Range TeSys
Product Name TeSys VARIO
Device Short Name V
Product Type Cuerpo de conmutador

Complementario
Mounting Support Carril simétrico
Placa
Performance Level Alto rendimiento
Number of Poles 3P
Contact Type and Composition 3 NO
Network type AC
Corriente continua
Network frequency 50/60 Hz
[Ue] IEC Rated Operational Voltage 690 V AC 50/60 Hz
IEC Rated Operational Power in W 30 kW en 230...240 V - tipo de cable: AC-3)
37 kW en 400...415 V - tipo de cable: AC-3)
37 kW en 690 V - tipo de cable: AC-3)
45 kW en 500 V - tipo de cable: AC-3)
45 kW en 690 V - tipo de cable: AC-23A)
55 kW en 500 V - tipo de cable: AC-23A)
30 kW en 230...240 V - tipo de cable: AC-23A)
45 kW en 400...415 V - tipo de cable: AC-23A)
[Ie] Rated Operational Current 83 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current 175 A
[Ithe] Conventional Enclosed Thermal Current 140 A
Making capacity ( I Rms) 1750 A en 400 V AC-22A
1750 A en 400 V AC-23A
1600 A en 400 V AC-21A
Breaking Capacity 1400 A en 400 V - tipo de cable: AC-21A)
1400 A en 400 V - tipo de cable: AC-22A)
1400 A en 400 V - tipo de cable: AC-23A)
Rated Conditional Short Circuit Current 10 kA en 400 V - fusible asociado 200 A aM
10 kA en 400 V - fusible asociado 200 A gG
[Icm] Rated Short Circuit Making Capacity 2,8 kA en 400 V en corriente de pico
Intermittent duty class 30
Suitability for isolation Sí
[Uimp] rated impulse withstand voltage 8 kV
[Icw] rated short-time withstand Rms current 2100 A en 400 V duración: 1 s
Mechanical Durability 30000 ciclos
Electrical Durability 30000 ciclos AC-21
30000 ciclos DC-1...5
IEC Terminal Connection Circuito de alimentación, estado 1 Bornas tornillo cable 70 mm² - rigidez del cable flexible - con terminal
Circuito de alimentación, estado 1 Bornas tornillo cable 95 mm² - rigidez del cable sólido
Tightening Torque Circuito de alimentación, estado 1 22,6 N.m - en Bornas tornillo
Height 125 mm
Width 90 mm
Depth 90 mm
Product Weight 0,9 kg

Entorno
Standards Valores instantáneos y de demanda
Product Certifications UL
CSA
GL
UKCA
Degree of Protection IP20 acorde a IEC 60529
Protective Treatment TC
Mechanical Robustness Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6
Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27
Ambient Air Temperature for Operation -20…50 °C
Fire Resistance 960 °C acorde a IEC 60695-2-1

Unidades de embalaje
Tipo de unidad de paquete 1 Db
Número de unidades en el paquete 1 1
Paquete 1 Altura 11,3 cm
Paquete 1 Ancho 13,2 cm
Paquete 1 Longitud 10,0 cm
Paquete 1 Peso 906,0 g
Tipo de unidad de paquete 2 S02
Número de unidades en el paquete 2 6
Paquete 2 Altura 15,0 cm
Paquete 2 Ancho 30,0 cm
Paquete 2 Longitud 40,0 cm
Paquete 2 Peso 5,754 kg

Información Logística
País de Origen ES

Garantía contractual
Periodo de garantía 18 months
