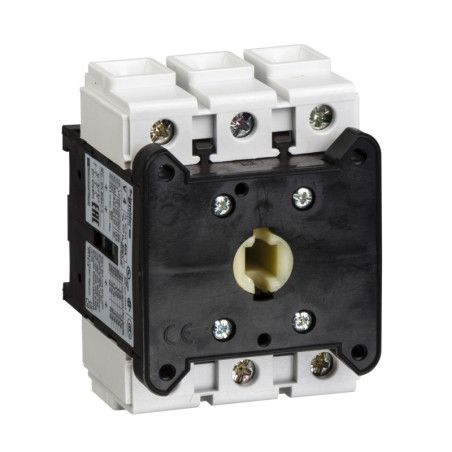

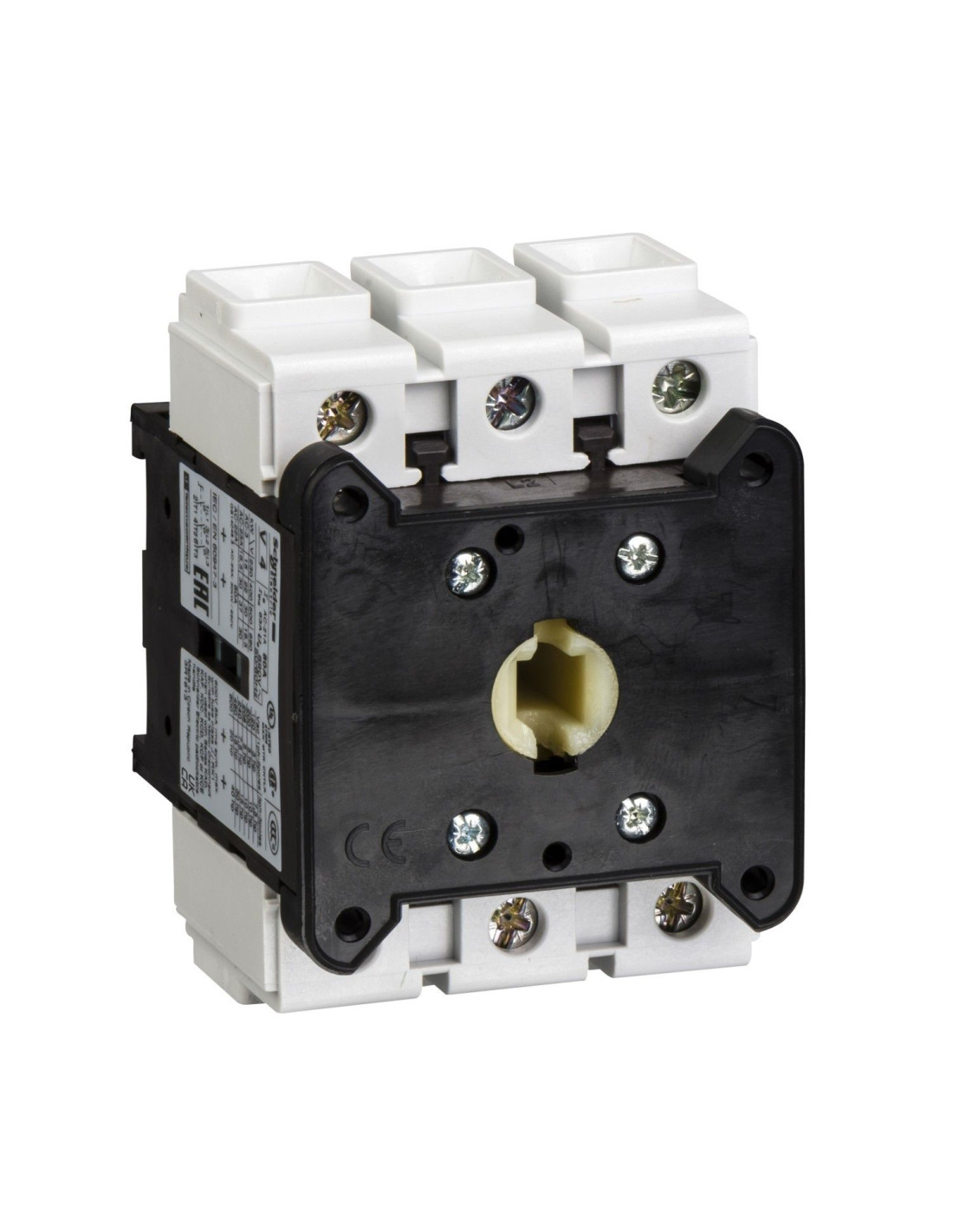

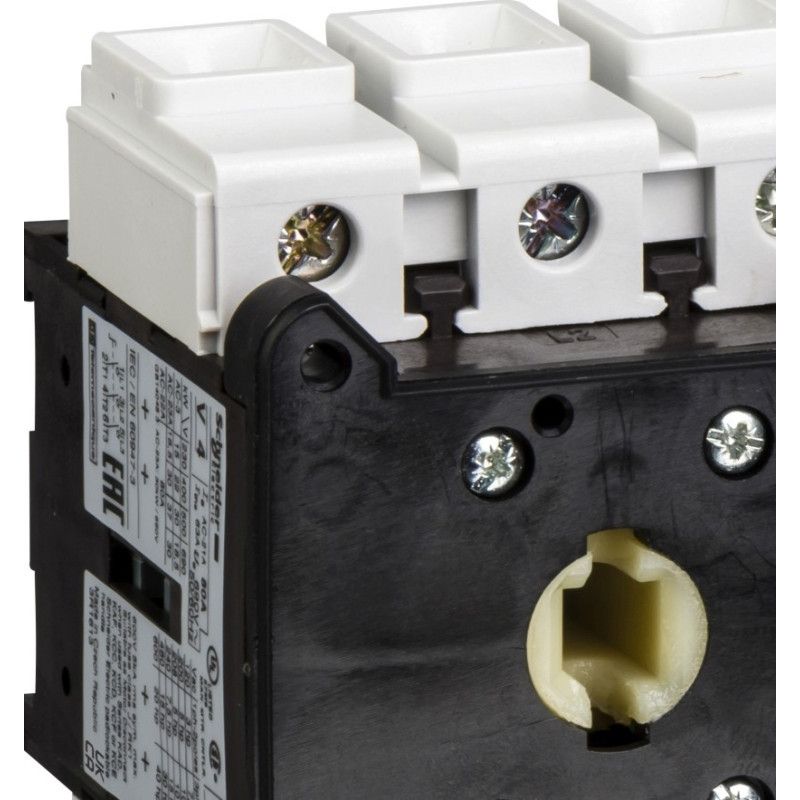

V5 INTERRUPTOR SECCIONADOR 3P 125A

Principal

Range

TeSys

Product Name

TeSys VARIO

Device Short Name

V

Product Type

Cuerpo de conmutador

Complementario

Mounting Support

Carril simétrico
Placa

Performance Level

Alto rendimiento

Number of Poles

3P

Contact Type and Composition

3 NO

Network type

AC
Corriente continua

Network frequency

50/60 Hz

[Ue] IEC Rated Operational Voltage

690 V AC 50/60 Hz

IEC Rated Operational Power in W

22 kW en 230...240 V - tipo de cable: AC-3)
30 kW en 400...415 V - tipo de cable: AC-3)
30 kW en 690 V - tipo de cable: AC-3)
37 kW en 500 V - tipo de cable: AC-3)
37 kW en 690 V - tipo de cable: AC-23A)
45 kW en 500 V - tipo de cable: AC-23A)
22 kW en 230...240 V - tipo de cable: AC-23A)
37 kW en 400...415 V - tipo de cable: AC-23A)

[Ie] Rated Operational Current

68,5 A AC-23 Ue: 400 V

[Ith] Conventional Free Air Thermal Current

125 A

[Ithe] Conventional Enclosed Thermal Current

100 A

Making capacity ( I Rms)

1250 A en 400 V AC-21A
1250 A en 400 V AC-22A
1250 A en 400 V AC-23A

Breaking Capacity

1000 A en 400 V - tipo de cable: AC-21A)
1000 A en 400 V - tipo de cable: AC-22A)
1000 A en 400 V - tipo de cable: AC-23A)

Rated Conditional Short Circuit Current

10 kA en 400 V - fusible asociado 125 A aM
10 kA en 400 V - fusible asociado 125 A gG

[Icm] Rated Short Circuit Making Capacity

2,8 kA en 400 V en corriente de pico

Intermittent duty class

30

Suitability for isolation

Sí

[Uimp] rated impulse withstand voltage

8 kV

[Icw] rated short-time withstand Rms current

1500 A en 400 V duración: 1 s

Mechanical Durability

30000 ciclos

Electrical Durability

30000 ciclos AC-21
30000 ciclos DC-1...5

IEC Terminal Connection

Circuito de alimentación, estado 1 Bornas tornillo cable 70 mm² - rigidez del cable flexible - con terminal
Circuito de alimentación, estado 1 Bornas tornillo cable 95 mm² - rigidez del cable sólido

Tightening Torque

Circuito de alimentación, estado 1 22,6 N.m - en Bornas tornillo

Height

125 mm

Width

90 mm

Depth

90 mm

Product Weight

0,9 kg

Entorno

Standards

Valores instantáneos y de demanda

Product Certifications

UL
CSA
GL
UKCA

Degree of Protection

IP20 acorde a IEC 60529

Protective Treatment

TC

Mechanical Robustness

Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6
Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27

Ambient Air Temperature for Operation

-20…50 °C

Fire Resistance

960 °C acorde a IEC 60695-2-1

Unidades de embalaje

Tipo de unidad de paquete 1

Db

Número de unidades en el paquete 1

1

Paquete 1 Altura

10,4 cm

Paquete 1 Ancho

11,4 cm

Paquete 1 Longitud

13,3 cm

Paquete 1 Peso

903,0 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

6

Paquete 2 Altura

15,0 cm

Paquete 2 Ancho

30,0 cm

Paquete 2 Longitud

40,0 cm

Paquete 2 Peso

5,761 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

96

Paquete 3 Altura

75,0 cm

Paquete 3 Ancho

60,0 cm

Paquete 3 Longitud

80,0 cm

Paquete 3 Peso

100,176 kg

Información Logística

País de Origen

ES

Garantía contractual

Periodo de garantía

18 months
