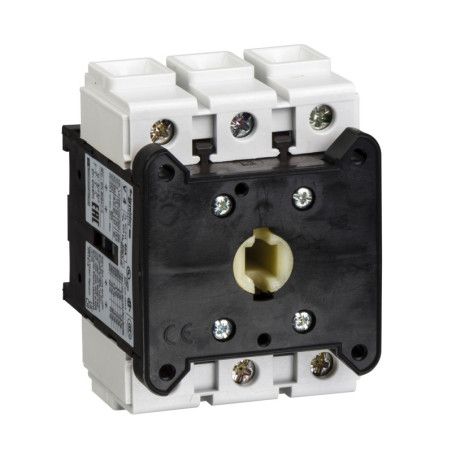

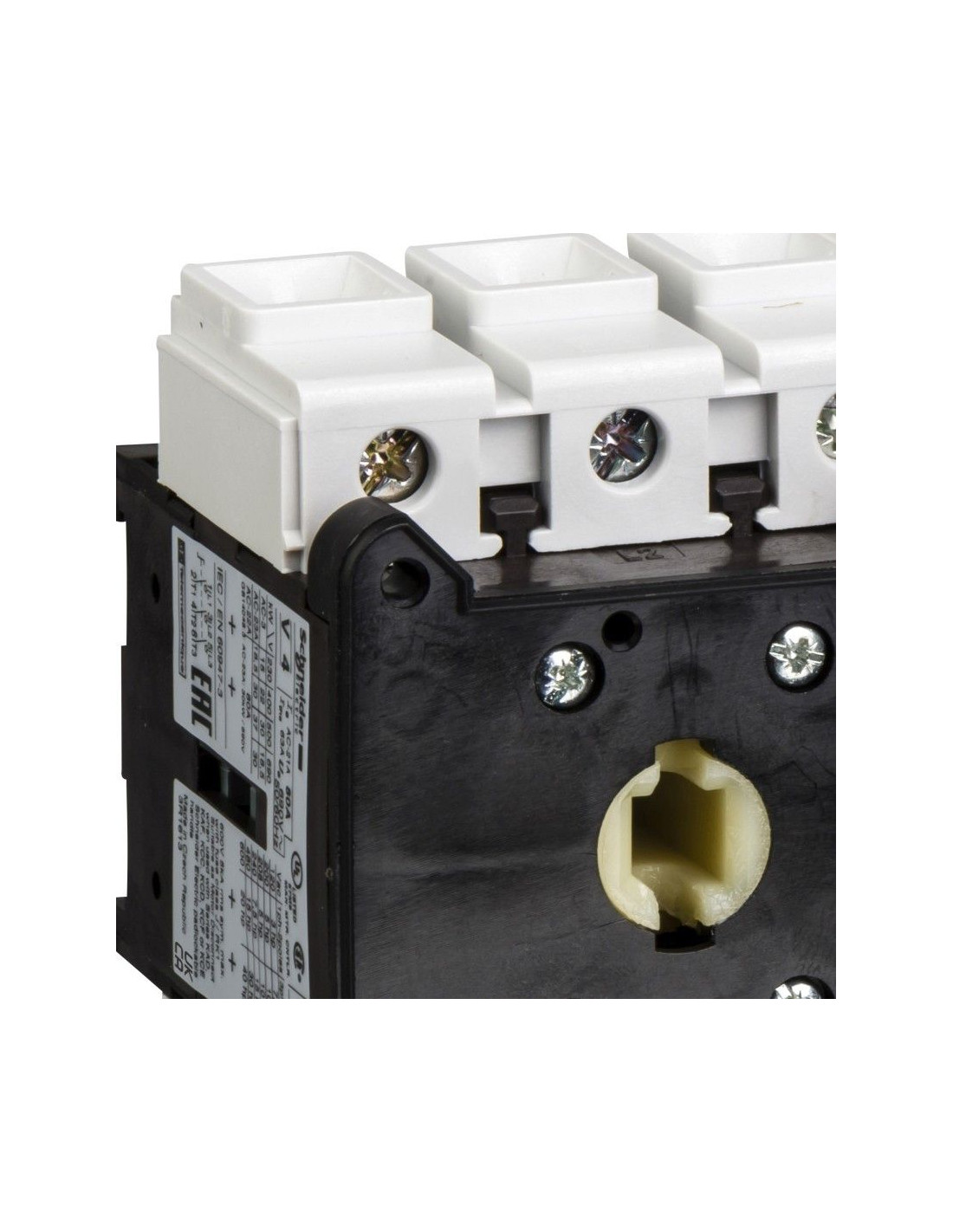

INTERRUPTOR SECCIONADOR 3P 63A
  • INTERRUPTOR SECCIONADOR 3P 63A

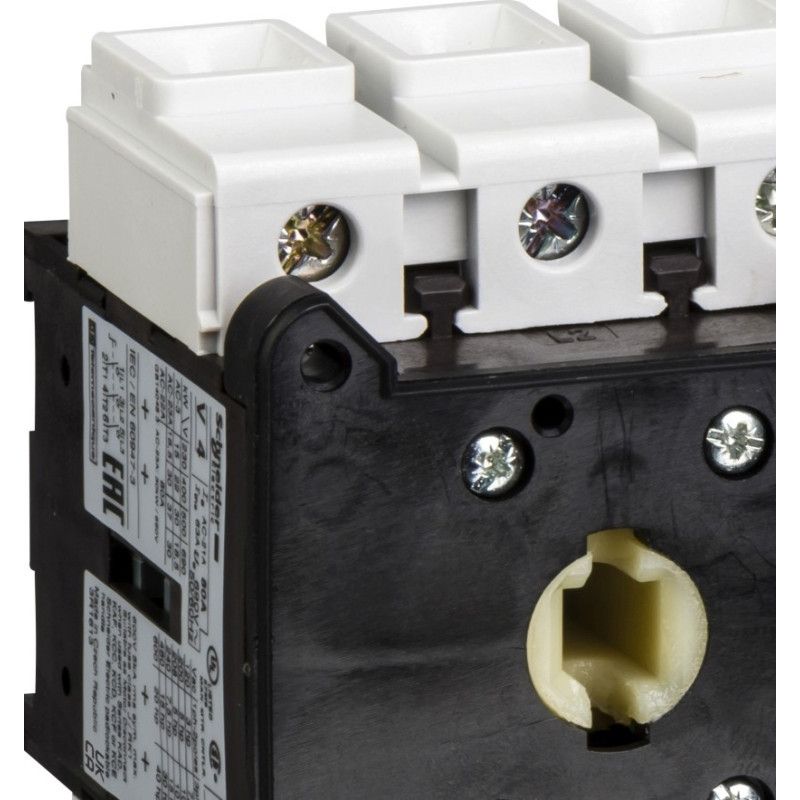

V3 INTERRUPTOR SECCIONADOR 3P 63A

55,00 €
Impuestos excluidos
V3
8 Artículos

INTERRUPTOR SECCIONADOR 3P 40A

Cuerpo de interruptor TeSys Vario de 3 polos, 63 A/690 V, para aplicaciones de conmutación de motores de hasta 22 kW a 400 V AC-23. Puede utilizarse para conmutar circuitos de CC de hasta 250 V CC DC-1 a DC-5, utilizando contactos en serie. Permite el montaje hasta 4 módulos suplementarios con conexión mediante bornes de tornillo, con montaje en carril DIN o fijación con tornillos. Debe equiparse con una maneta para formar un interruptor en carga operativo. Hay varios modelos de manetas disponibles. Hay disponibles módulos suplementarios (polo principal, polo neutro, módulo de puesta a tierra y contactos auxiliares) y accesorios de montaje (se piden por separado). Certificado por diversas normas (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Más información - Datos -> V3

Cantidad


Pago seguro



Información sobre Envíos



Política de devolución

Principal

Range

TeSys

Product Name

TeSys VARIO

Device Short Name

V

Product Type

Cuerpo de conmutador



Complementario

Mounting Support

Placa
Carril simétrico

Performance Level

Alto rendimiento

Number of Poles

3P

Contact Type and Composition

3 NO

Network type

Corriente continua
AC

Network frequency

50/60 Hz

[Ue] IEC Rated Operational Voltage

690 V AC 50/60 Hz

IEC Rated Operational Power in W

11 kW en 230...240 V - tipo de cable: AC-3)
22 kW en 500 V - tipo de cable: AC-3)
22 kW en 690 V - tipo de cable: AC-23A)
30 kW en 500 V - tipo de cable: AC-23A)
18,5 kW en 400...415 V - tipo de cable: AC-3)
18,5 kW en 690 V - tipo de cable: AC-3)
15 kW en 230...240 V - tipo de cable: AC-23A)
22 kW en 400...415 V - tipo de cable: AC-23A)

[Ie] Rated Operational Current

41,5 A AC-23 Ue: 400 V

[Ith] Conventional Free Air Thermal Current

63 A

[Ithe] Conventional Enclosed Thermal Current

50 A

Making capacity ( I Rms)

630 A en 400 V AC-21A
630 A en 400 V AC-22A
630 A en 400 V AC-23A

Breaking Capacity

500 A en 400 V - tipo de cable: AC-21A)
500 A en 400 V - tipo de cable: AC-22A)
500 A en 400 V - tipo de cable: AC-23A)

Rated Conditional Short Circuit Current

10 kA en 400 V - fusible asociado 63 A aM
10 kA en 400 V - fusible asociado 63 A gG

[Icm] Rated Short Circuit Making Capacity

2,1 kA en 400 V en corriente de pico

Intermittent duty class

30

Suitability for isolation

[Uimp] rated impulse withstand voltage

8 kV

[Icw] rated short-time withstand Rms current

756 A en 400 V duración: 1 s

Mechanical Durability

30000 ciclos

Electrical Durability

30000 ciclos AC-21
30000 ciclos DC-1...5

IEC Terminal Connection

Circuito de alimentación, estado 1 Bornas tornillo cable 16 mm² - rigidez del cable flexible - con terminal
Circuito de alimentación, estado 1 Bornas tornillo cable 25 mm² - rigidez del cable sólido

Tightening Torque

Circuito de alimentación, estado 1 4 N.m - en Bornas tornillo

Height

83 mm

Width

60 mm

Depth

65 mm

Product Weight

0,5 kg



Entorno

Standards

Valores instantáneos y de demanda

Product Certifications

UL
CSA
GL
UKCA

Degree of Protection

IP20 acorde a IEC 60529

Protective Treatment

TC

Mechanical Robustness

Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6
Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27

Ambient Air Temperature for Operation

-20…50 °C

Fire Resistance

960 °C acorde a IEC 60695-2-1



Unidades de embalaje

Tipo de unidad de paquete 1

Db

Número de unidades en el paquete 1

1

Paquete 1 Altura

11,500 cm

Paquete 1 Ancho

8,500 cm

Paquete 1 Longitud

8,000 cm

Paquete 1 Peso

290,000 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

12

Paquete 2 Altura

15,000 cm

Paquete 2 Ancho

30,000 cm

Paquete 2 Longitud

40,000 cm

Paquete 2 Peso

3,968 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

192

Paquete 3 Altura

75,000 cm

Paquete 3 Ancho

60,000 cm

Paquete 3 Longitud

80,000 cm

Paquete 3 Peso

71,460 kg



Información Logística

País de Origen

ES



Garantía contractual

Periodo de garantía

18 months
