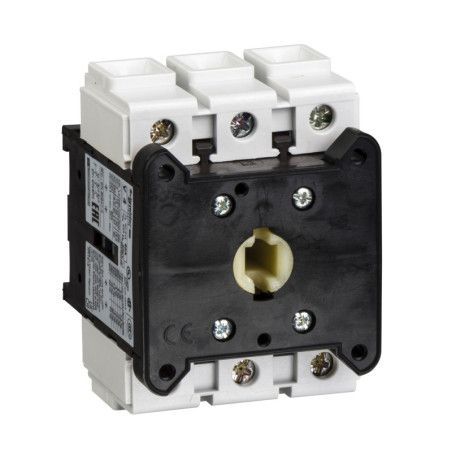

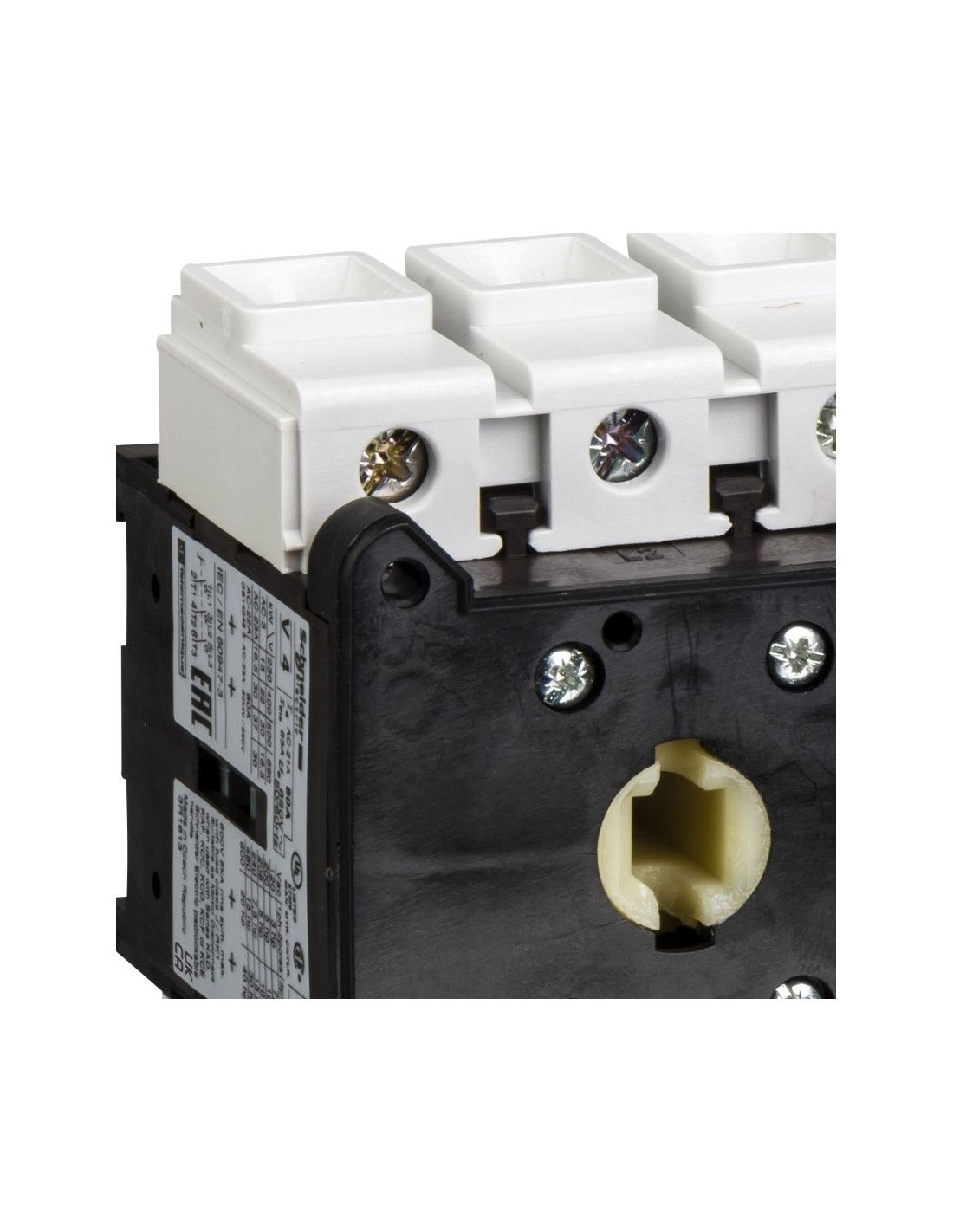

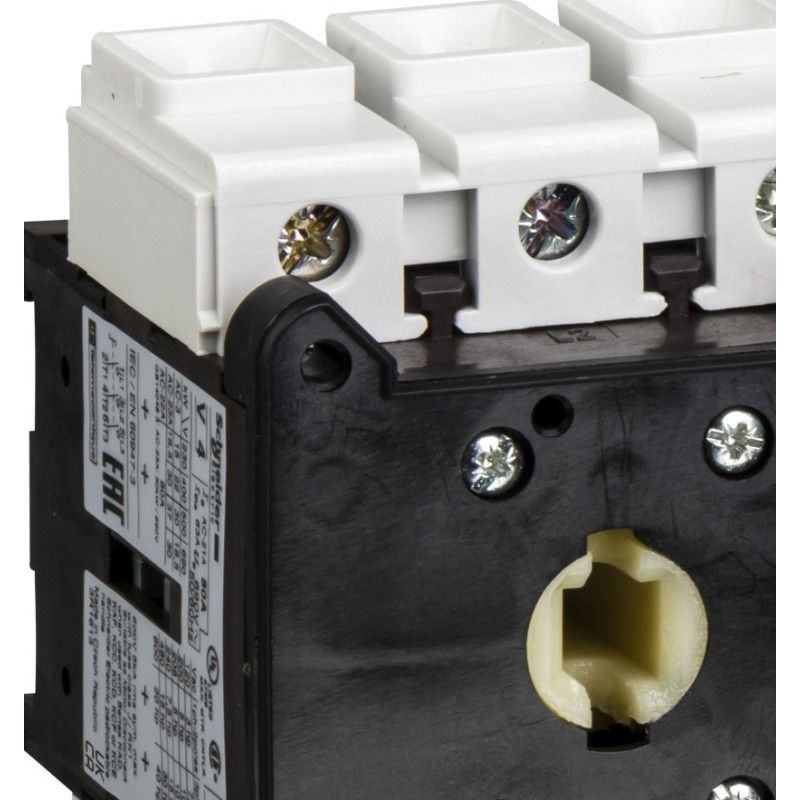

V4 INTERRUPTOR SECCIONADOR 3P 80A

Principal

Range

TeSys

Product Name

TeSys VARIO

Device Short Name

V

Product Type

Cuerpo de conmutador

Complementario

Mounting Support

Placa
Carril simétrico

Performance Level

Alto rendimiento

Number of Poles

3P

Contact Type and Composition

3 NO

Network type

Corriente continua
AC

Network frequency

50/60 Hz

[Ue] IEC Rated Operational Voltage

690 V AC 50/60 Hz

IEC Rated Operational Power in W

15 kW en 230...240 V - tipo de cable: AC-3)
22 kW en 400...415 V - tipo de cable: AC-3)
30 kW en 500 V - tipo de cable: AC-3)
30 kW en 690 V - tipo de cable: AC-23A)
37 kW en 500 V - tipo de cable: AC-23A)
18,5 kW en 690 V - tipo de cable: AC-3)
18,5 kW en 230...240 V - tipo de cable: AC-23A)
30 kW en 400...415 V - tipo de cable: AC-23A)

[Ie] Rated Operational Current

57 A AC-23 Ue: 400 V

[Ith] Conventional Free Air Thermal Current

80 A

[Ithe] Conventional Enclosed Thermal Current

63 A

Making capacity ( I Rms)

800 A en 400 V AC-21A
800 A en 400 V AC-22A
800 A en 400 V AC-23A

Breaking Capacity

640 A en 400 V - tipo de cable: AC-21A)
640 A en 400 V - tipo de cable: AC-22A)
640 A en 400 V - tipo de cable: AC-23A)

Rated Conditional Short Circuit Current

10 kA en 400 V - fusible asociado 80 A aM
10 kA en 400 V - fusible asociado 80 A gG

[Icm] Rated Short Circuit Making Capacity

2,1 kA en 400 V en corriente de pico

Intermittent duty class

30

Suitability for isolation

Sí

[Uimp] rated impulse withstand voltage

8 kV

[Icw] rated short-time withstand Rms current

960 A en 400 V duración: 1 s

Mechanical Durability

30000 ciclos

Electrical Durability

30000 ciclos AC-21
30000 ciclos DC-1...5

IEC Terminal Connection

Circuito de alimentación, estado 1 Bornas tornillo cable 16 mm² - rigidez del cable flexible - con terminal
Circuito de alimentación, estado 1 Bornas tornillo cable 25 mm² - rigidez del cable sólido

Tightening Torque

Circuito de alimentación, estado 1 4 N.m - en Bornas tornillo

Height

83 mm

Width

60 mm

Depth

65 mm

Product Weight

0,5 kg

Entorno

Standards

Valores instantáneos y de demanda

Product Certifications

UL
CSA
GL
UKCA

Degree of Protection

IP20 acorde a IEC 60529

Protective Treatment

TC

Mechanical Robustness

Vibraciones 10...150 Hz - tipo de cable: 1 gn) acorde a IEC 60068-2-6
Impactos 11 ms - tipo de cable: 30 Gn) acorde a IEC 60068-2-27

Ambient Air Temperature for Operation

-20…50 °C

Fire Resistance

960 °C acorde a IEC 60695-2-1

Unidades de embalaje

Tipo de unidad de paquete 1

PCE

Número de unidades en el paquete 1

1

Paquete 1 Altura

12,000 cm

Paquete 1 Ancho

8,500 cm

Paquete 1 Longitud

8,000 cm

Paquete 1 Peso

297,000 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

12

Paquete 2 Altura

15,000 cm

Paquete 2 Ancho

30,000 cm

Paquete 2 Longitud

40,000 cm

Paquete 2 Peso

3,906 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

192

Paquete 3 Altura

75,000 cm

Paquete 3 Ancho

60,000 cm

Paquete 3 Longitud

80,000 cm

Paquete 3 Peso

71,844 kg

Información Logística

País de Origen

ES

Garantía contractual

Periodo de garantía

18 months
