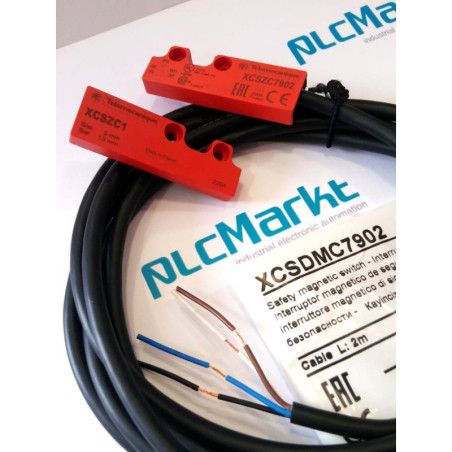

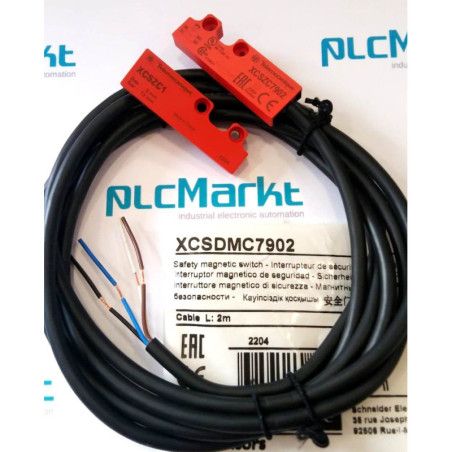

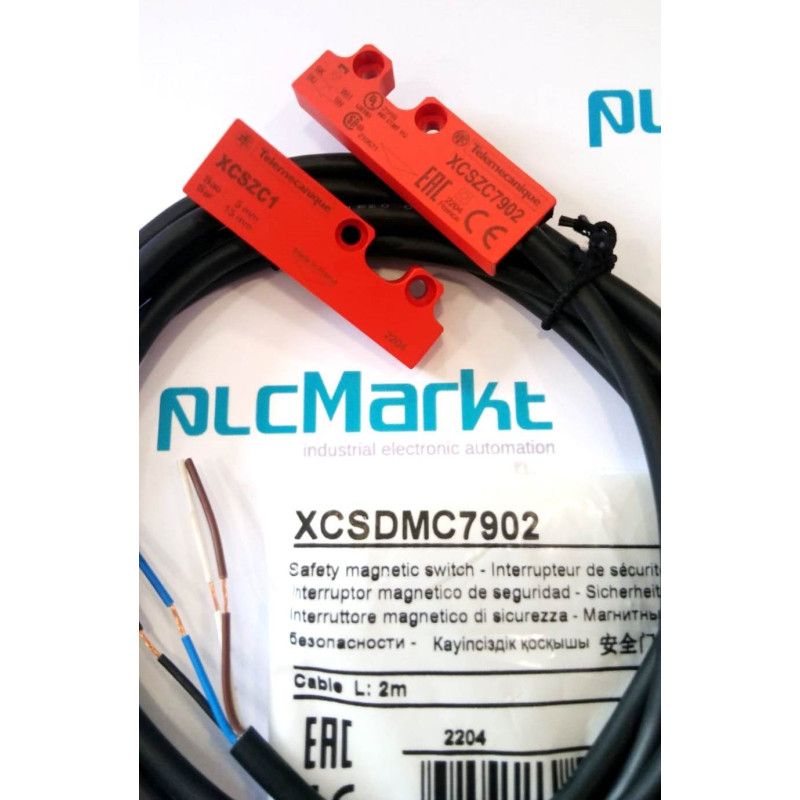

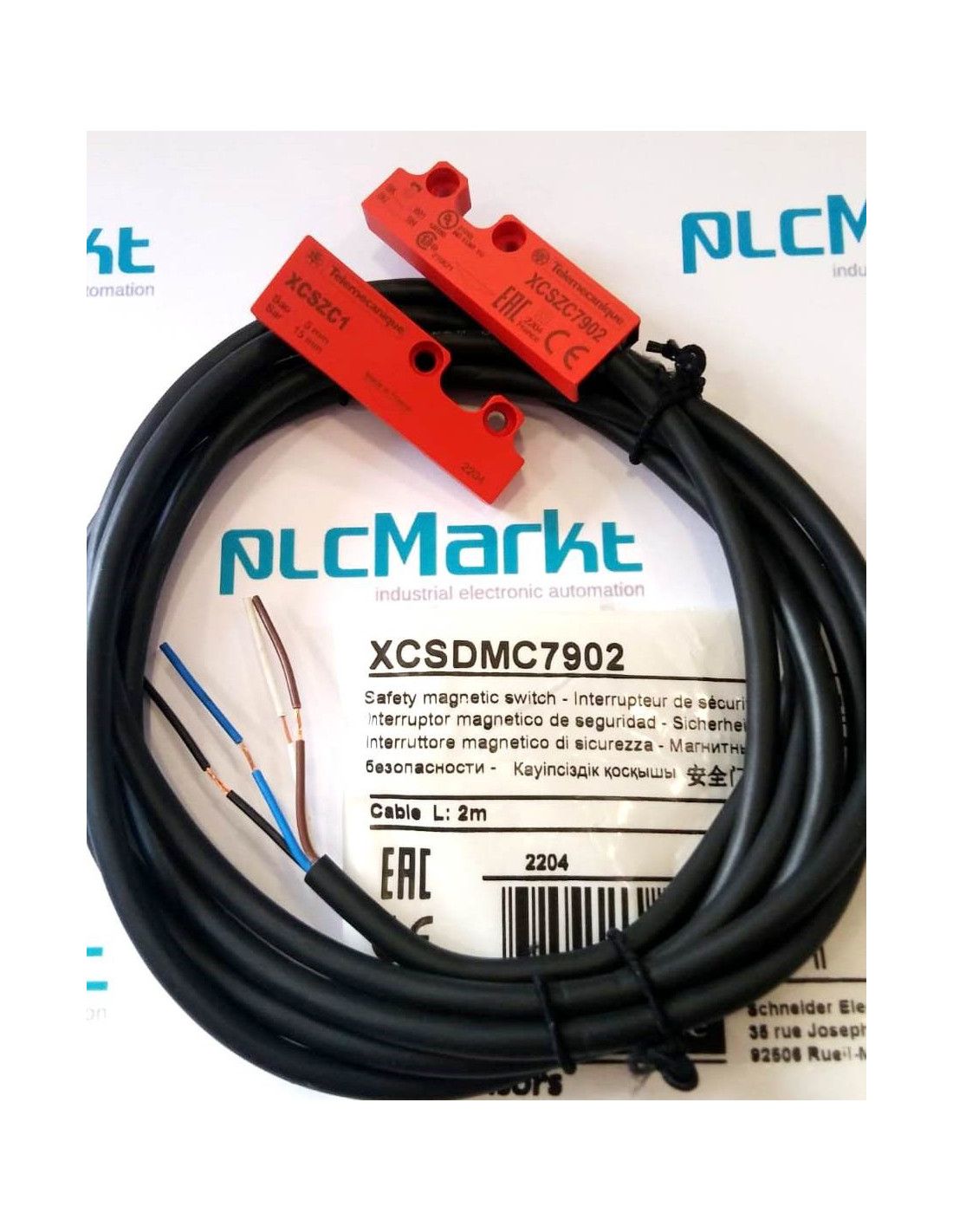

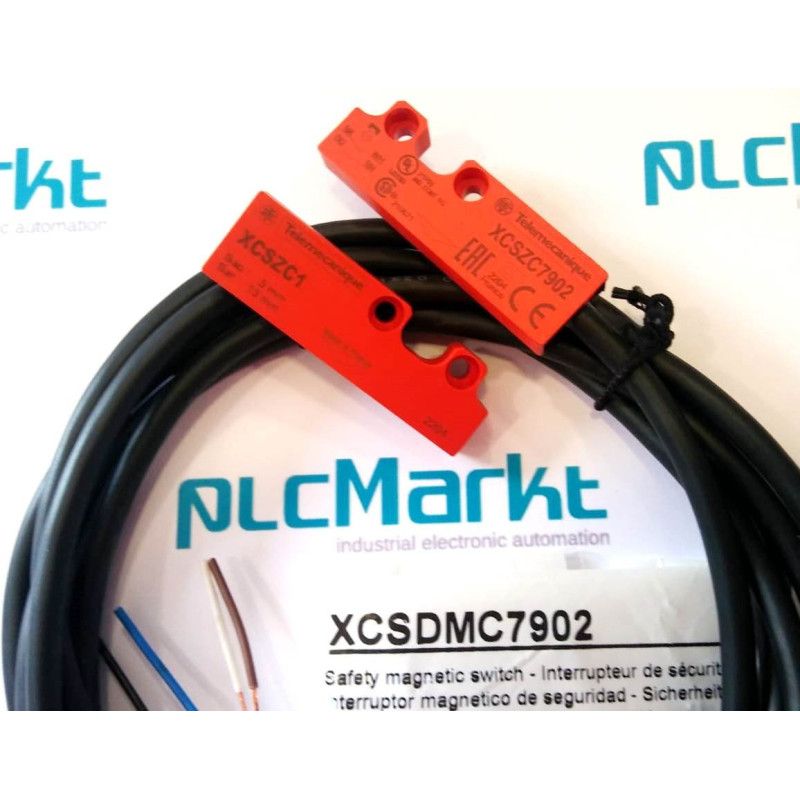

XCSDMC7902 Interruptor magnético codificado 2NC

Gama de producto

Telemecanique Interruptores de seguridad XCS

Producto o componente tipo: Interruptor magnético codificado

Nombre del componente: XCSDMC

Diseño: rectangular, compacto

Tamaño: 51x16x7mm

Tipo de contactos y composición: 2NC

Operación de contacto: decalado

Material: Plástico

Conexión eléctrica: Precableado

Composición del cable: 4 x 0,25 mm²

Longitud del cable: 2 m

Número de polos: 2

Direcciones de aproximación: 3 direcciones

[Ue] clasificado operativo Voltaje: 24 VCC

[Ui] aislamiento nominal Voltaje: 100 VCC

Complementario

[Sa] distancia de funcionamiento asegurada: 5 mm

[Sar] distancia de disparo asegurada: 15 mm

Corriente operativa nominal máxima [Ie]: 100 mA

[Uimp] Tensión nominal resistente a impulsos: 2,5 kV de acuerdo con IEC 60947-5-1

Resistencia entre terminales: 10 ohmios

Protección contra cortocircuitos Fusible de cartucho externo de: 500 mA tipo gG (gl)

Material de contactos: Rodio

Durabilidad eléctrica: 1200000 ciclos.

Tensión de conmutación máxima: 100 VCC

Capacidad de conmutación en mA: 0,1...100 mA

Resistencia de aislamiento: 1000 MOhm

Capacidad de corte: 10 VA

Frecuencia de conmutación: 150 Hz

Nivel de seguridad: Puede alcanzar la categoría 4 con el sistema de monitorización adecuado y correctamente cableado conforme a ISO 13849-1. Puede alcanzar PL = e con el sistema de monitorización adecuado y correctamente cableado conforme a ISO 13849-1. Puede alcanzar SIL 3 con el sistema de monitorización adecuado y correctamente cableado conforme a IEC 61508

Datos de confiabilidad de seguridad: B10d = valor 50000000 dado para una vida útil de 20 años limitada por problemas mecánicos o desgaste de contacto

Material de la carcasa: Termoplástico PBT

Material del cable: PVC

Profundidad: 7 mm

Altura: 51mm

Ancho: 16mm

Peso neto: 0,101 kg
