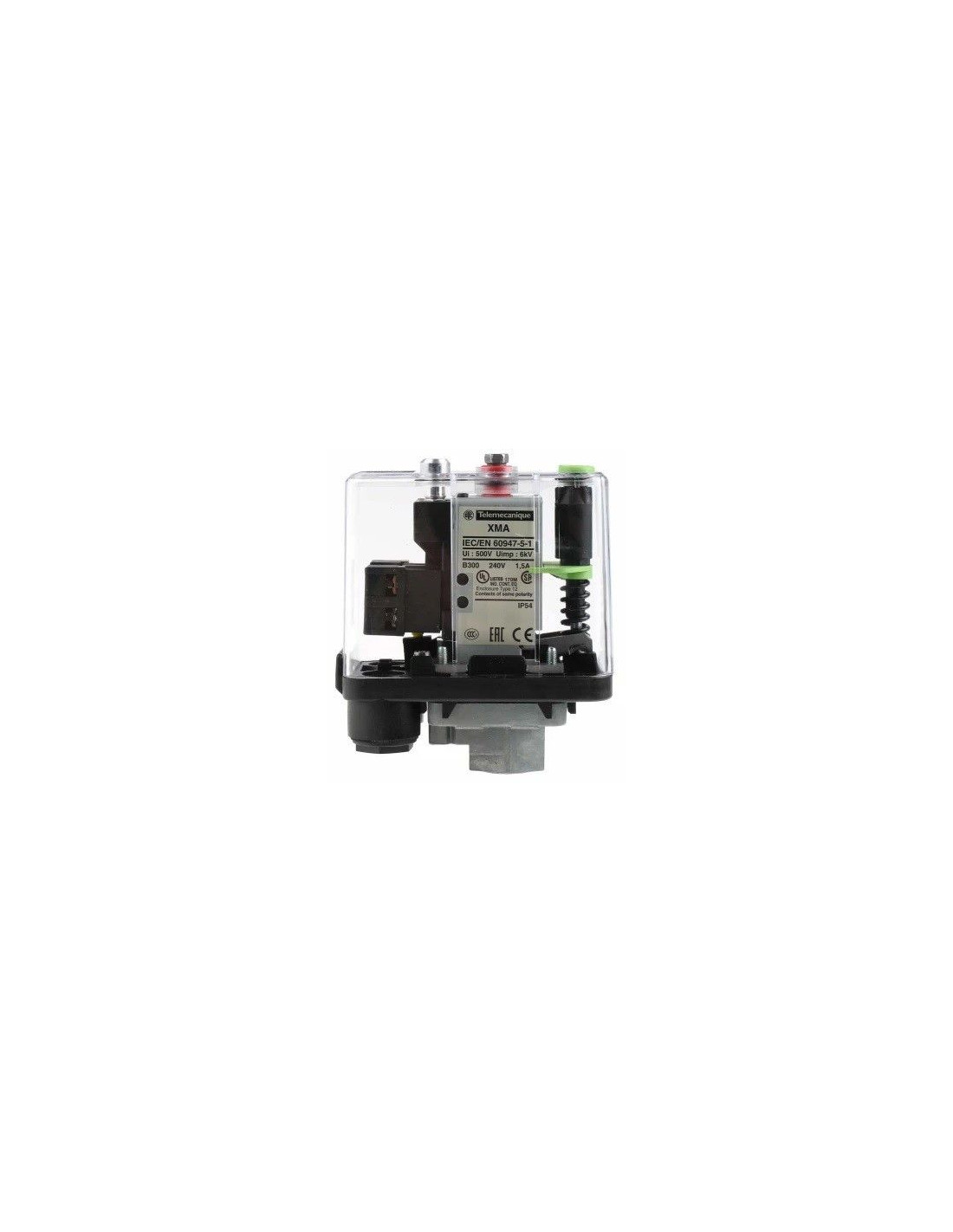

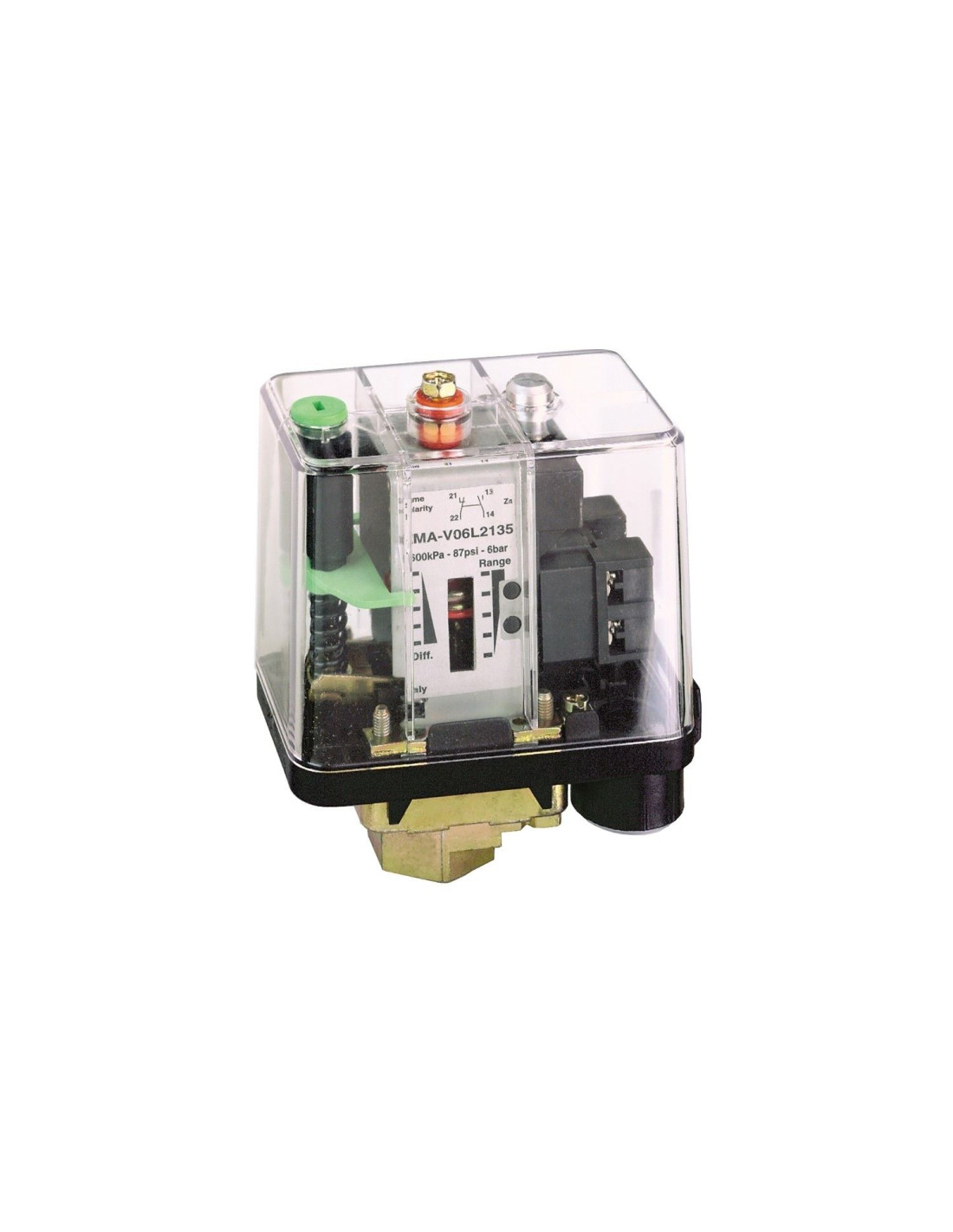

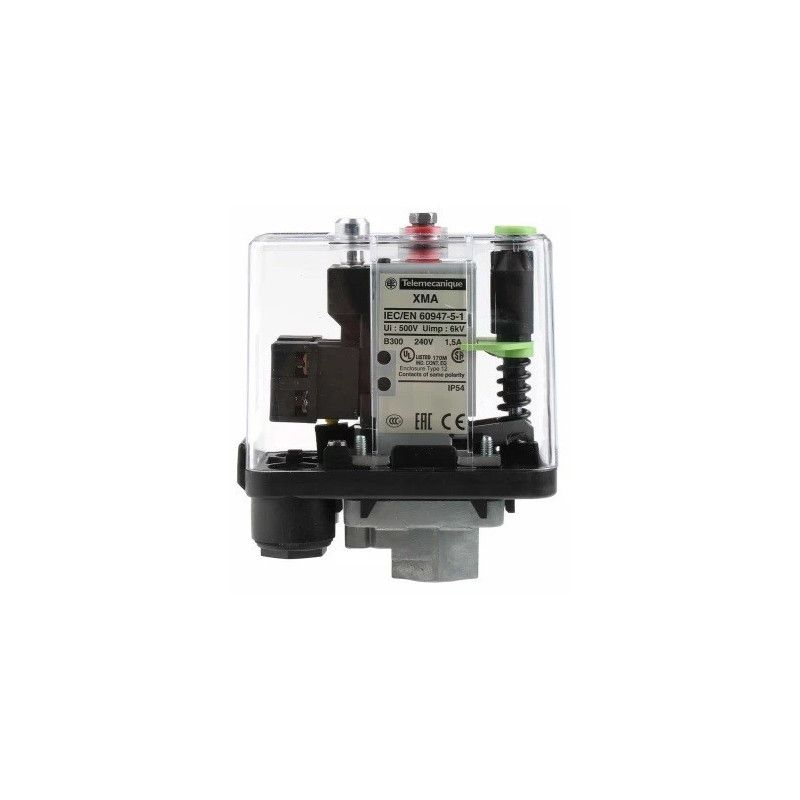

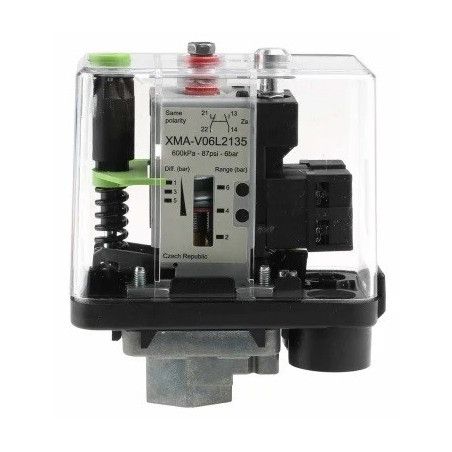

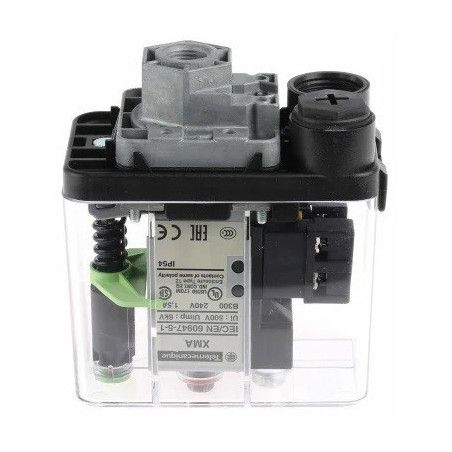

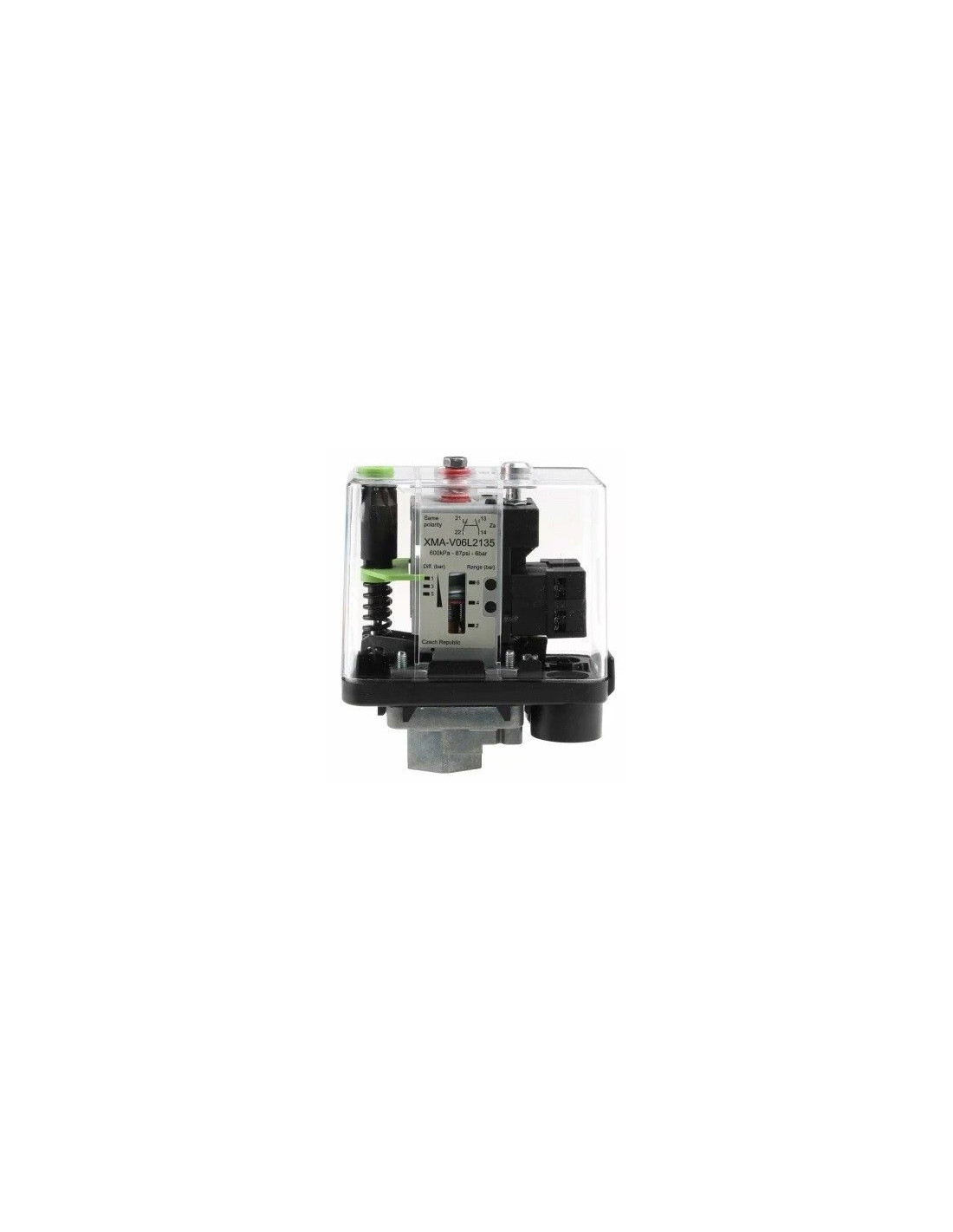

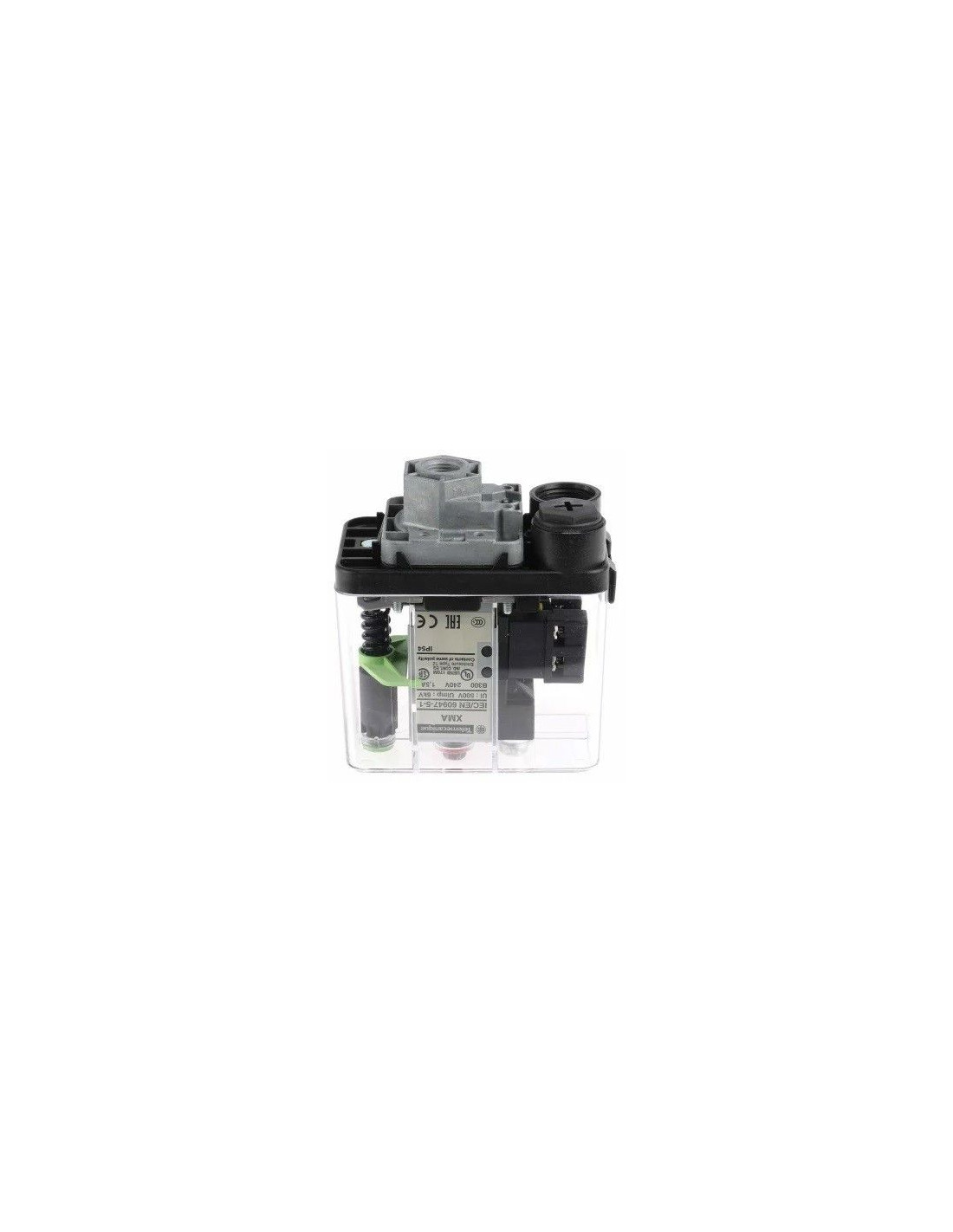

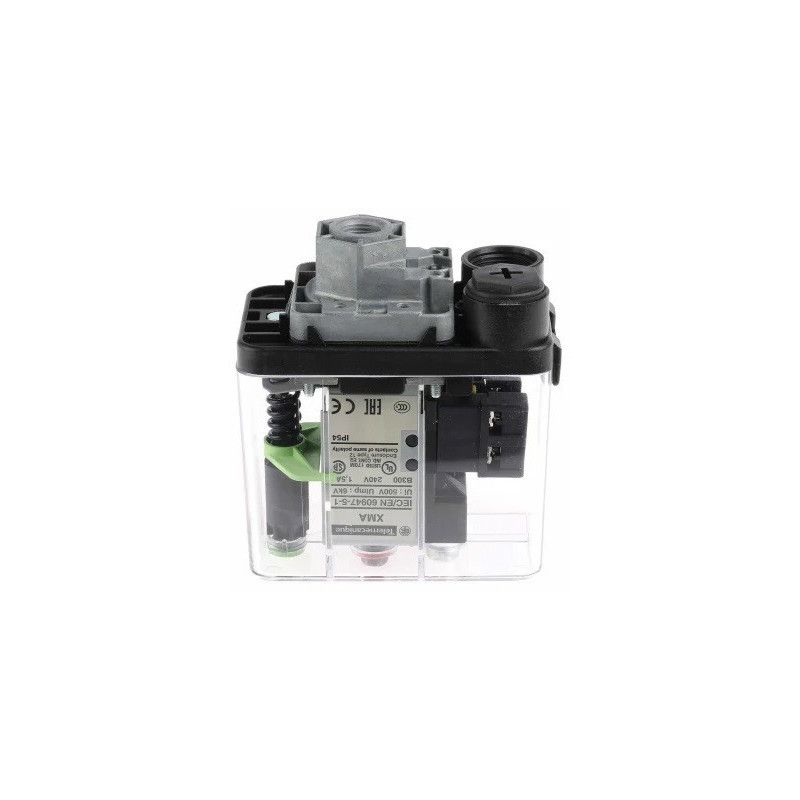

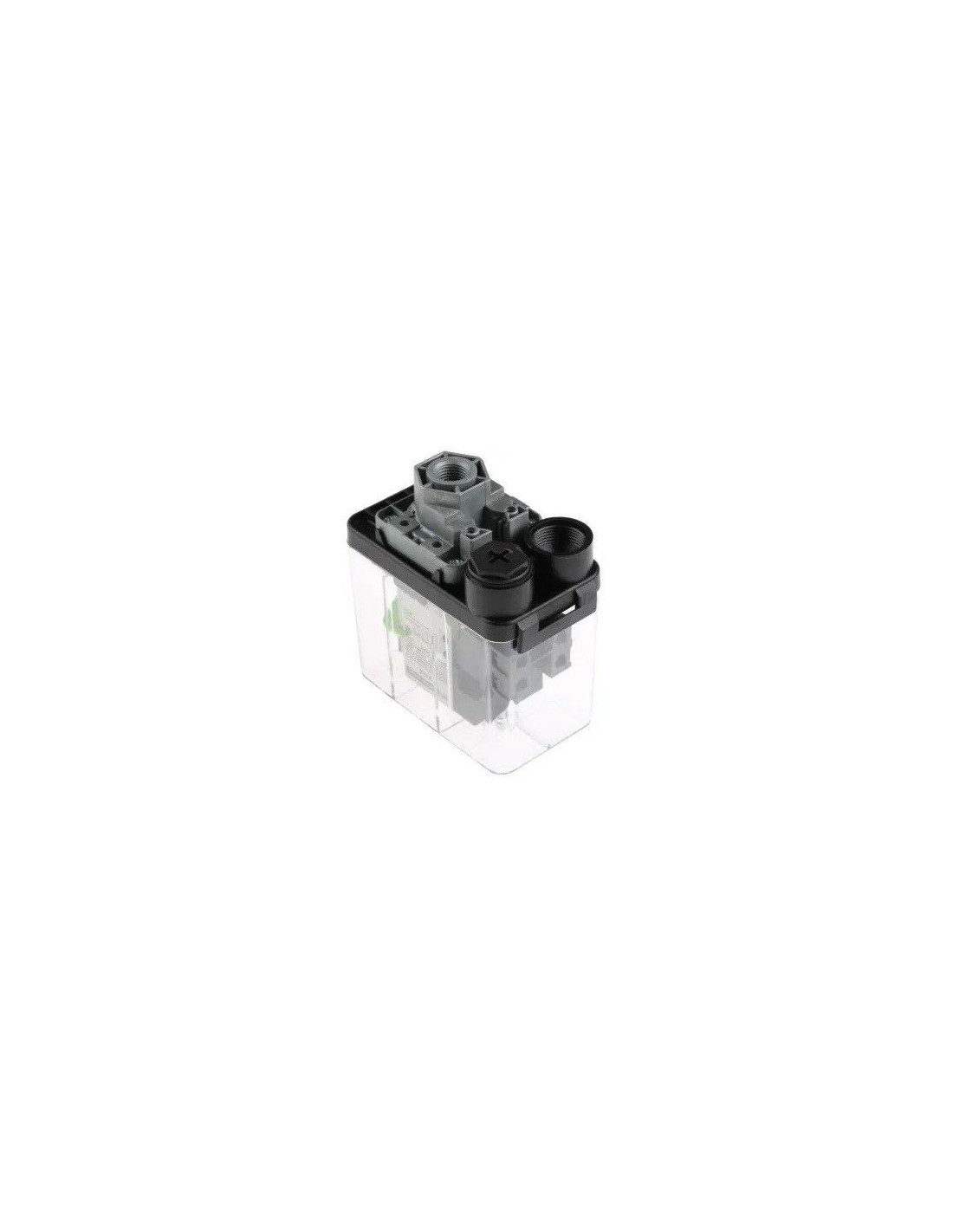

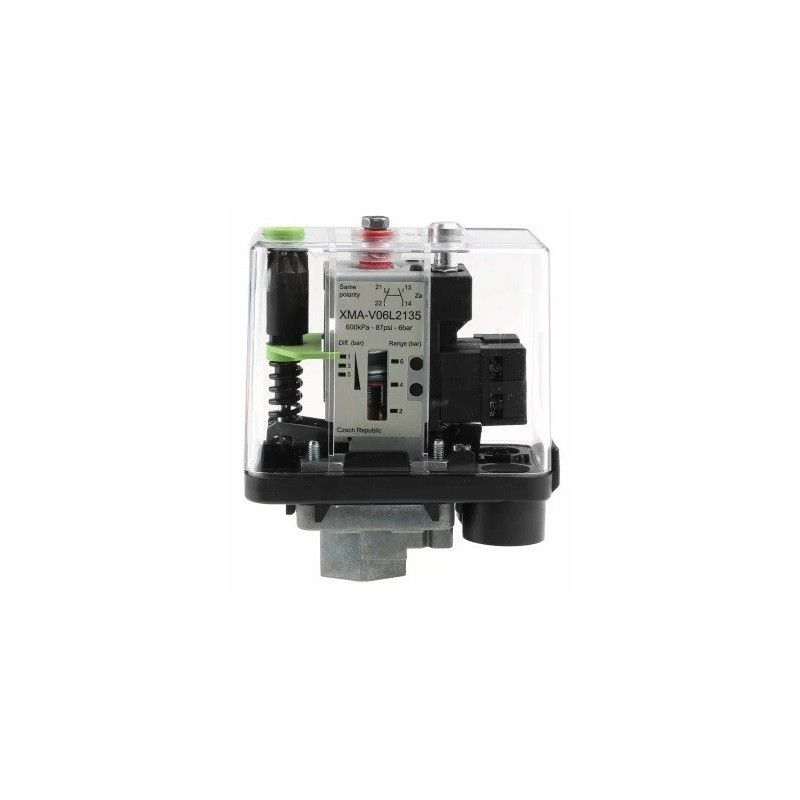

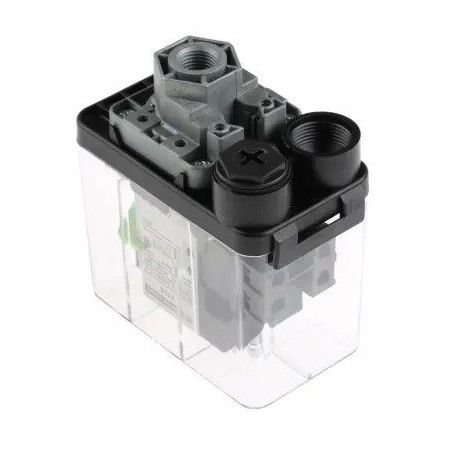

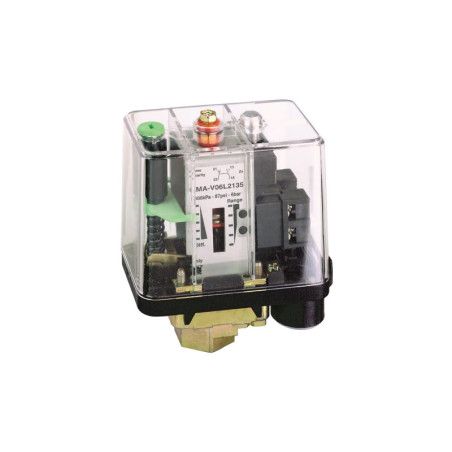

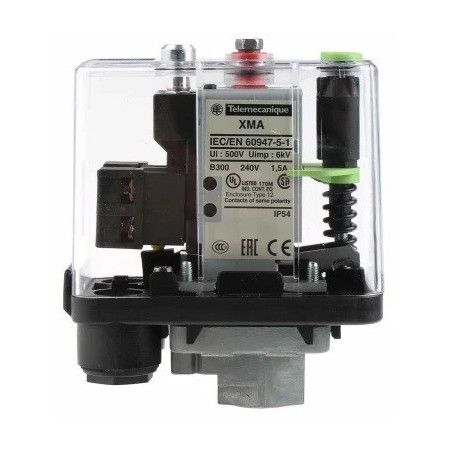

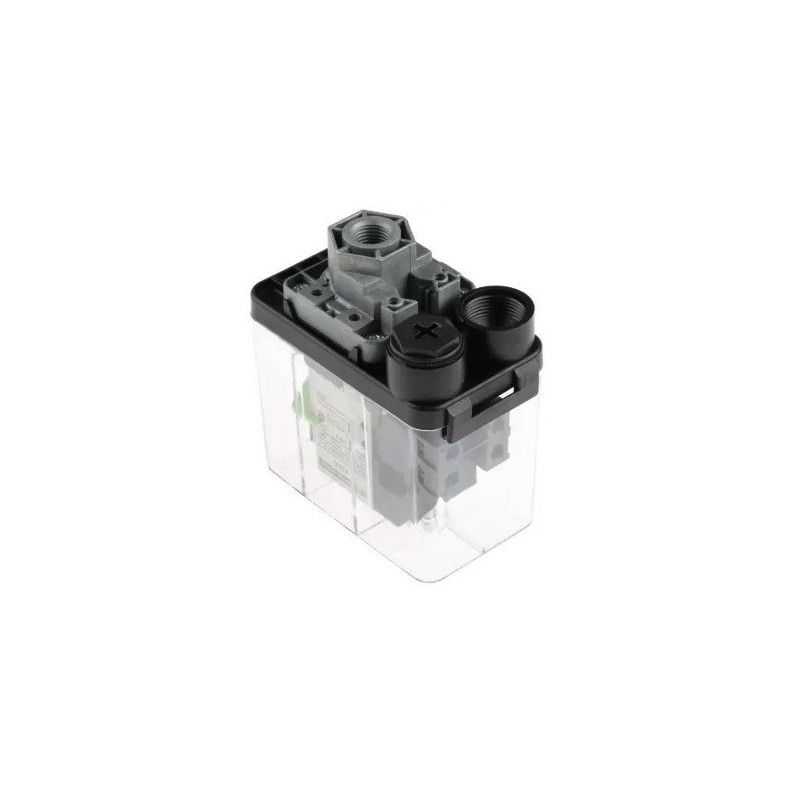

XMAV06L2135 PRESOSTATO Maniobra CONTROL 1 - 6.bar, Carcasa Transparente

Este interruptor de presión de 6 bar forma parte de la gama XMA, una oferta de interruptores de presión electromecánicos para circuitos de control. Estos interruptores tienen un diferencial ajustable y están diseñados para regularse entre dos umbrales. La función de los interruptores de presión es el control o la regulación de los niveles de presión en los sistemas hidráulicos, transformando el cambio de presión en una señal eléctrica digital cuando se alcanzan los puntos de conmutación preestablecidos. Este modelo tiene un rango ajustable de punto de conmutación desde 1 bar a 6 bar (14.5 psi a 87 psi). Incorpora un contacto C/O de un polo con acción rápida, accionador de diafragma, cubierta transparente con tornillo de ajuste externo, conector hembra G 1/4 y dos entradas variables para prensa de cable Pg 13.5. Adecuado para controlar aire, agua dulce y agua de mar a temperatura de hasta +70 °C. Cumple con certificaciones UL, CSA, EAC, CCC y normas CE / IEC/EN 60947-5-1. La gama XMA ofrece confiabilidad, larga duración y disponibilidad mundial.

Principal

Gama de producto	Telemecanique Identificación por radiofrecuencia XG
Tipo de presostato	Sensores presión electromecánico
Nombre del detector de presión	XMA
Pressure rating	6 bar
Tipo de contactos y composición	1 C/O acción de ajuste
Fluido controlado	Aire (0…70 °C) Agua limpia (0…70 °C) Agua de mar (0…70 °C)
Conexión	G 1/4 (hembra) acorde a ISO 228
Entrada de cable	2 entradas roscadas Pg 13.5 (NF C 68-300)
Terminales	Abrazadera 1 × 1…2 × 2,5 mm²
Tipo de circuito eléctrico	Circuito de control
Corriente nominal	3 A (Ue=120 V, AC-15, B300) 1,5 A (Ue=240 V, AC-15, B300) 0,1 A (Ue=250 V, DC-13, R300)
Ajustes	Externa
Color de la cubierta	Transparente
Tipo de operación	Regulación entre 2 umbrales
Escala	Diferencial fijo
Visualización local	Sem
Envolvente	PC impregnado con Lexan 123
Rango de ajuste alto	1…6 bar
Rango de ajuste bajo	0,2…4,8 bar
Accionador	Diafragma
Mín. diferencial (alto)	1,2 bar
Mín. diferencial (bajo)	0,8 bar
Presión de destrucción	30 bar
Materiales en contacto	Liga de zinc cromado Nitrilo con tela
Presión máx. permitida	13,5 bar

Complementario

Altura	113 mm
Anchura	57 mm
Profundidad	97,5 mm
Posición de funcionamiento	Cualquier posición
Presión máx. permitida	7,5 bar
Protección contra cortocircuito	10 A cartucho fusible, tipo gG
Velocidad máx. de operación	10 ciclos/min
Tensión de aislamiento [Ui]	500 V EN/IEC 60947-1
Resistencia a picos [Uimp]	6 kV EN/IEC 60947-1
Durabilidad eléctrica	1 000 000 ciclos (AC-15, 240 V / 3 A)
Durabilidad mecánica	1 000 000 ciclos
Precisión de repetición	3,5 %
Peso	0,43 kg

Entorno

Normas	EN/IEC 60947-5-1, CE
Certificaciones	CCC, CSA, UL
Temperatura funcionamiento	-25…70 °C
Temperatura almacenamiento	-40…70 °C
Protección	TC
Clase contra descargas	Clase I IEC 536
Grado de protección	IP54 EN/IEC 60529

Unidades de embalaje

Paquete 1	1 × PCE (6,2 × 11,4 × 17 cm / 507 g)
Paquete 2	20 × S03 (30 × 30 × 40 cm / 10,58 kg)

Información Logística

País de origen	ES

Garantía contractual

Periodo de garantía	18 meses
