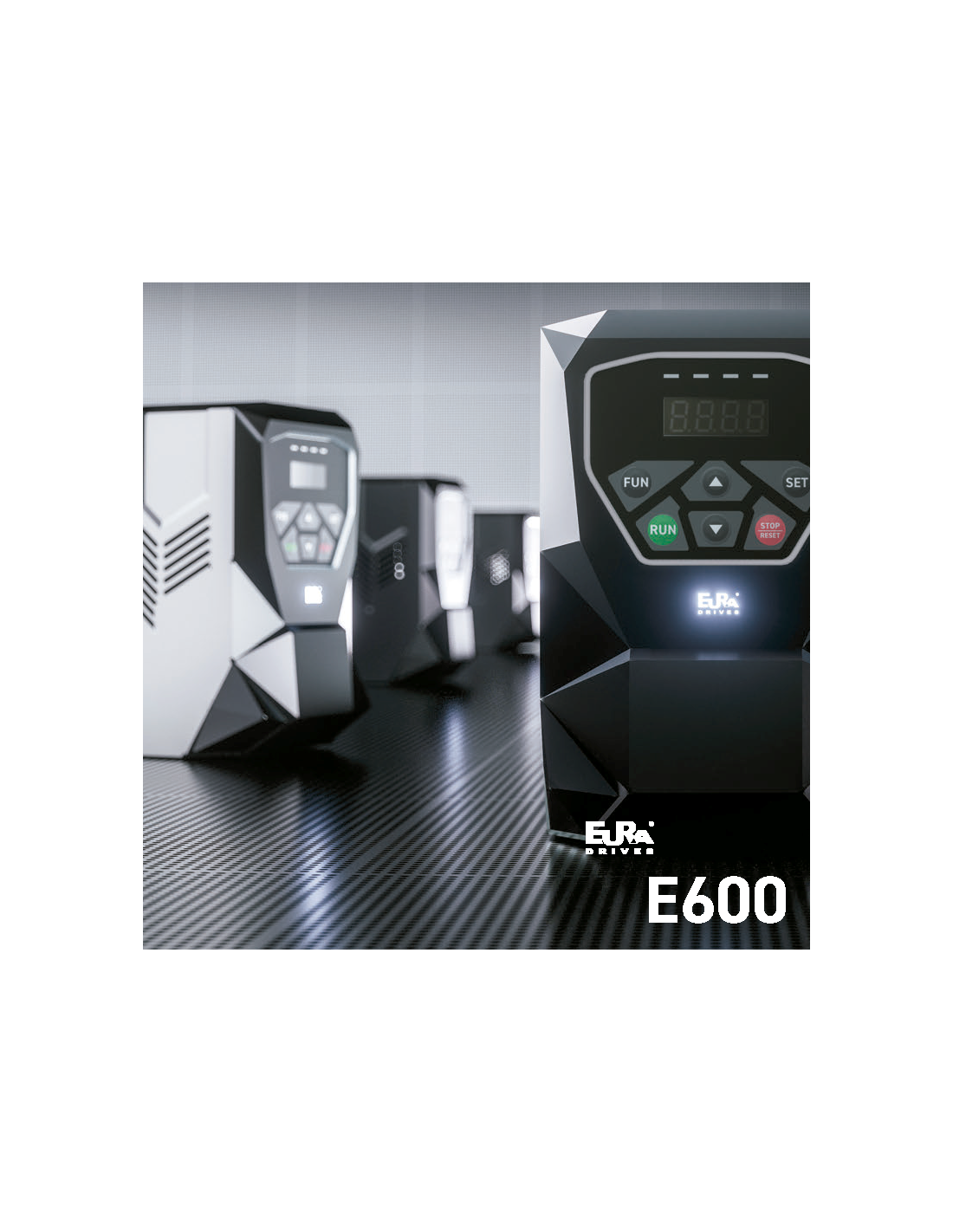

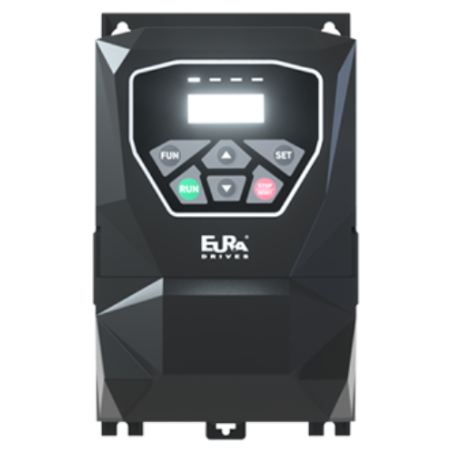

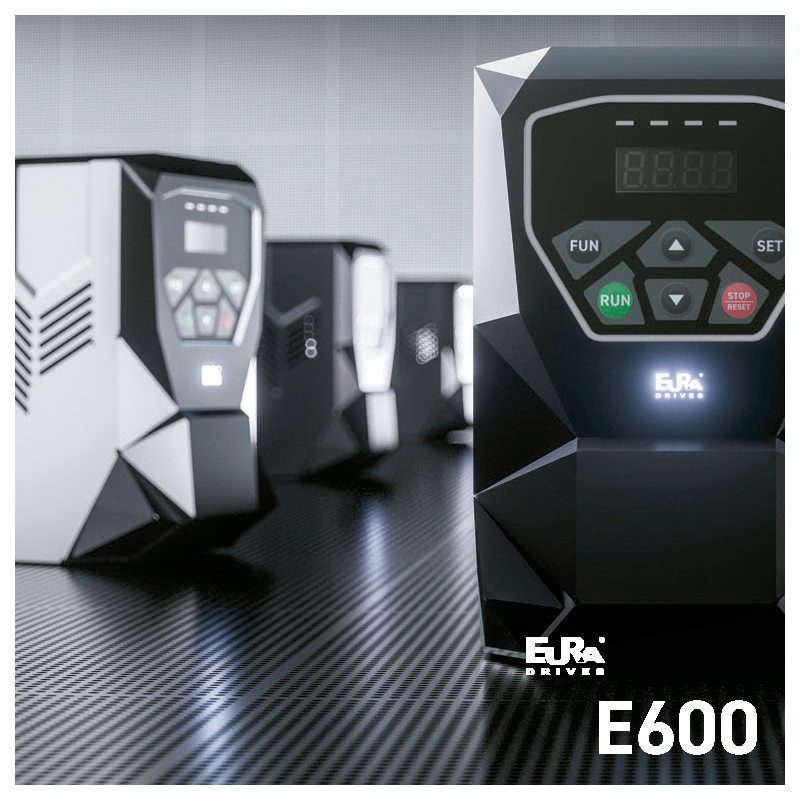

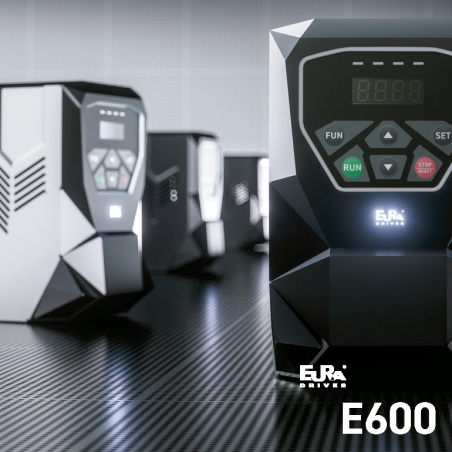

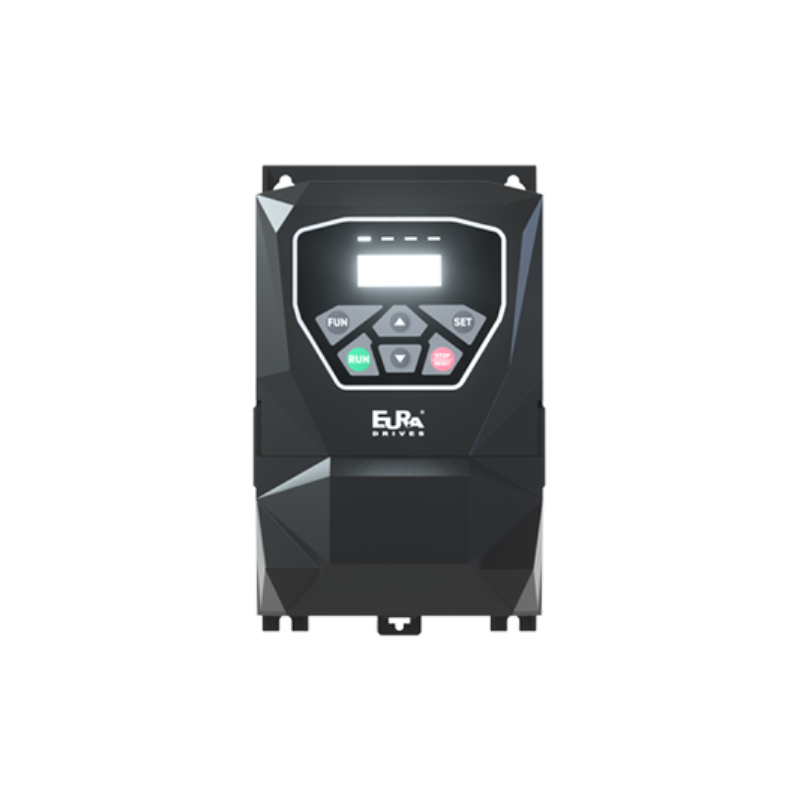

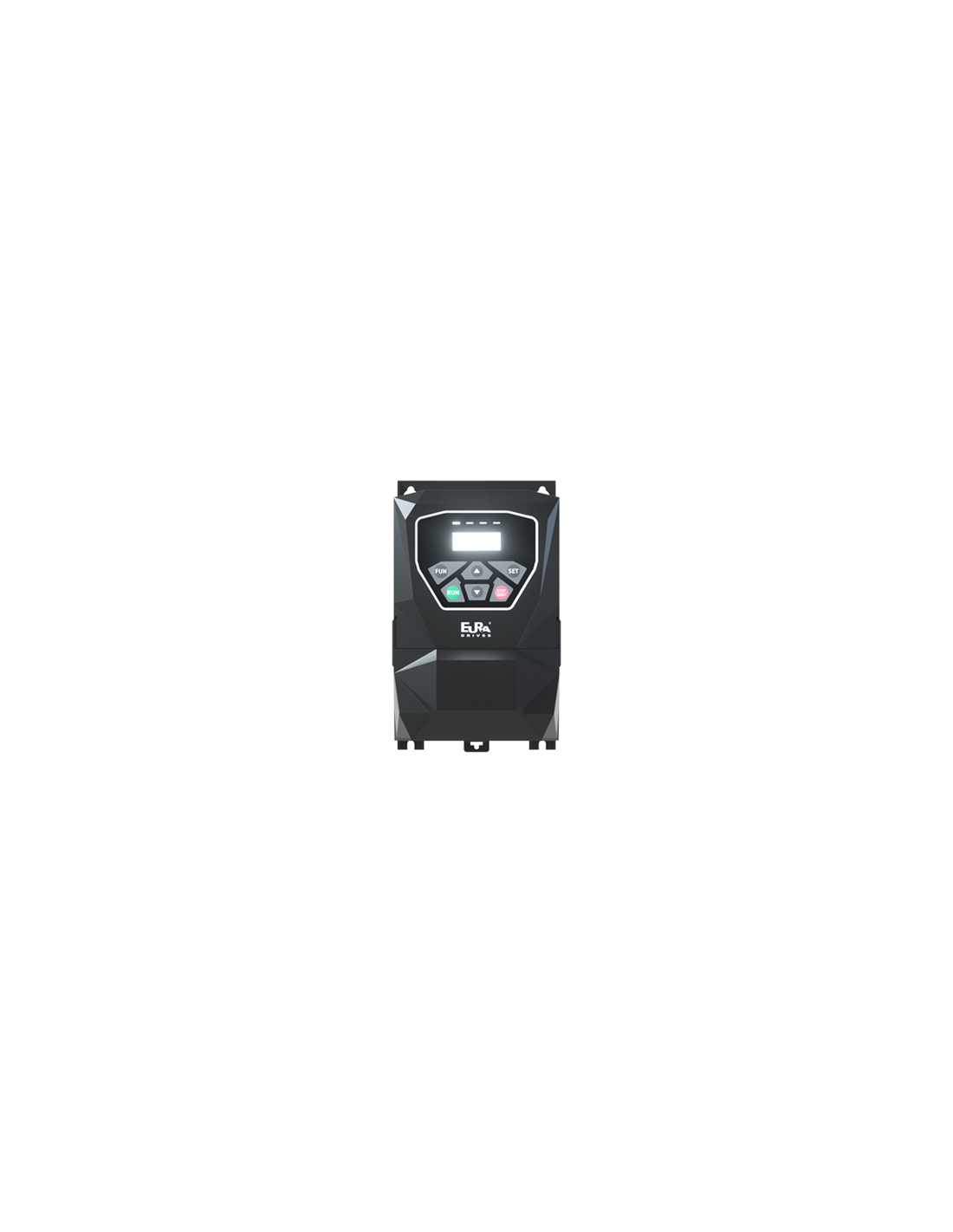

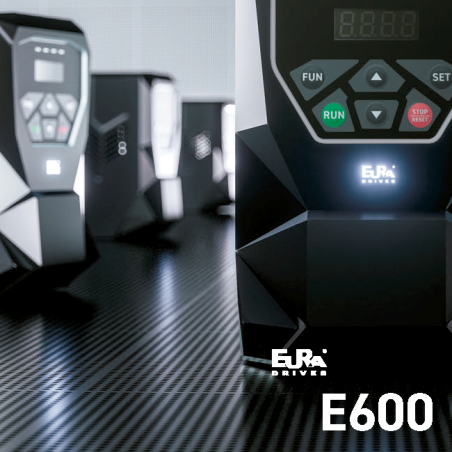

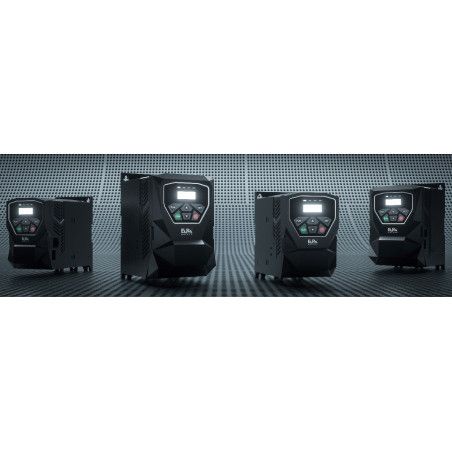

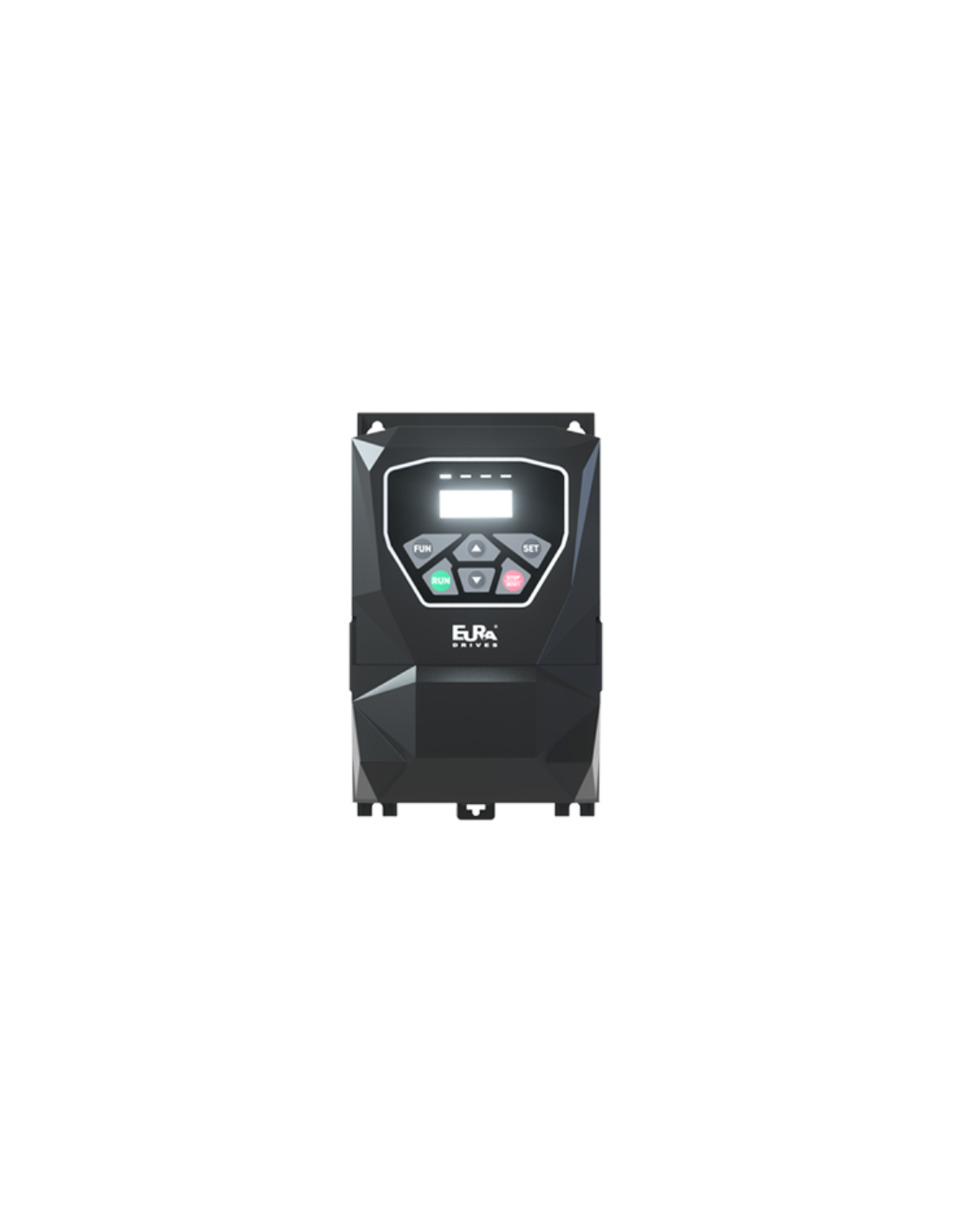

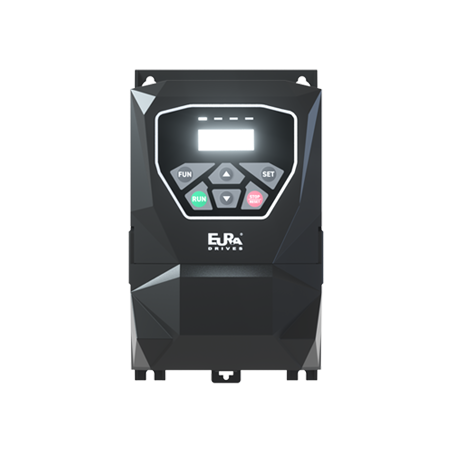

E600-0007T3Q1U1F2A VARIADOR 0,75KW/1HP 3x400V Carga NORMAL

EURA DRIVES

E600 - CONVERTIDOR DE FRECUENCIA -

Variador de velocidad para su uso en aplicaciones de propósito general.

Potencia: 0,75KW (1HP).

Entrada 3x400VAC, salida 3x400VAC.

*

ASPECTOS DESTACADOS

- La mejor relación rendimiento / costo, sin comprometer la fiabilidad y la calidad.

- Diseño compacto, fácil de integrar en su entorno: montaje en raíl DIN, E/S de tipo contactor.

- Fácil de configurar: conjunto simple de parámetros optimizados para todas las funciones y aplicaciones básicas.

- Funciones PID y HVAC - seguridad integrada - MODBUS - abierto para redes.

- Filtro EMC interno de serie: apto para el mercado CE.

- Producción masiva económica en líneas SMT altamente automatizadas y dedicadas.

- De uso general: hecho para el mercado mundial (CE / UL / CCC).

- Aprobados y certificados por entes Europeos independientes.

DATOS TÉCNICOS

Potencia de entrada.

Voltaje de entrada: 3-phase 380…460V +/- 15% - 1-phase 200…240V +/- 15%.

Frecuencia de entrada: 44….67 Hz.

Filtro EMC: Integrado para 2 ambientes.

Salida motor

Voltaje de salida: 0………V-entrada.

Frecuencia de salida: 0.5………650 Hz.

Resolución de frecuencia: 0,01 Hz.

Capacidad de sobrecarga: 150% - 60 sec. / 10 Min.

Modo Control

PWM sistema de control: V/Hz.

PWM frecuencia: 0,8.....6 kHz.

V/Hz características: Lineal- exponencial- programable.

Par de arranque: 100% de par a 1 Hz.

Freno DC: Ajuste frecuencia, tiempo e intensidad programable DC.

Unidad de frenado: Transistor de freno incorporado.

Funciones de E/S

Control del variador - Start/Stop. Configurable por: terminales / teclado / serie

Entradas digitales: 4 entradas digitales (HIGH/LOW configurable).

Entrada de referencia de velocidad: Potenciómetro, Entrada analógica(terminales 0...10V, (0)4...20 mA). Por teclado, vía serie.

Referencia analógica: 1 Analógica 0…10V, (0)4....20 mA.

Salidas analógicas: 1 salida analógica programable, funciones varias (0…10V).

Salidas digitales: 1 salida digital (OC, funciones varias).

Salidas relé: 1 contacto interruptor 3 A 230 V (asignación programable).

Comunicaciones: Serial link (MODBUS – ASCI/RTU). Jog modo, 12V / 50 mA Tensión auxiliar en terminales.

Funciones especiales: PI-control. Control de frecuencia fija, secuencia de frecuencias cíclicas programable, función AUTORESET/RESTART.

Monitor

Monitor 7 Segmentos LED display -4- digit: Configuración de parámetros y valores, programable para visualizar parámetros de trabajo.

Protecciones electrónicas con historia de fallos

Eléctricas - Sobre voltaje, bajo voltaje, sobre corriente, sobrecarga de motor, cortocircuito de salida.

Térmicas: Sobrecalentamiento del radiador, protección.

Opciones

Teclado: Teclado remoto.

Unidad de frenado: Resistencias de frenado para diferentes tipos de carga.

Filtros / choques: PFC choques – dv/dt filtro de salida - sin filtro.

Unidad de copia de Parámetros: USB Stick , Con función de copia de parámetros.

PC-Link Software (vía MODBUS): Herramienta de configuración, control y diagnosis.

Seguridad: STO (Q2 SOLAMENTE).

Condiciones ambientales y de trabajo

Clase de protección: IP20.

Temperatura de trabajo: -10……+40 °C.

Humedad: Max. 90 % no condensación, no corrosiva.

Altura: 1000 m - 1% perdida/ 100 m subida.

Vibración: Max. 0,5 g.

Rango de potencias

V/Hz: 230V: 0,2…2,2 kW 400V: 0.2…5,5 kW.

Homologaciones

Compatibilidad electromagnética: EN61800-3(2004).

Seguridad: EN61800-5-1 2003.
